桌上型視覺自動補償點膠機
特色
安心便利的功能
LH系列平台只需透過教導盒(標準配件)就能進行路徑設定與操作,不但安裝便利,操作設定更是簡單易懂。
新型教導盒 具備碼表計時功能
支援多國語言
搭配互動式導覽功能並採用易於觀看的大畫面背光顯示器,讓您彈指之間輕鬆設定完成任何路徑。內建功能便利齊全,無須搭配電腦即可與機台程式進行傳輸。
採用CNC控制系統
利用高效能五軸控制器讓LH系列平台可依客戶需求達成PTP及CP補間功能,立璽擁有三/四/五軸同動的桌上型平台可以滿足各式客戶需求。
可搭載專用電腦操作轉檔軟體
透過立璽所開放的連線軟體可透由網路線做遠端遙控,也可利用軟體讀取DXF圖檔來做路徑轉換。豐富的功能也可於電腦介面中選擇陣列拼盤選項,輕易挑選出要點膠或是要pass的功能。
規格
CCD自動補償加工範圍 X/Y/Z (mm)
外型尺寸 (WxDxH) mm
本體重量
LH-300WS: 250/300/100 |
LH-400WS: 350/400/100 |
LH-500WS: 450/500/100 |
最大負載 Y-AXIS / Z-AXIS | 15 kg / 10 kg |
移動速度 X&Y / Z (mm/sec) | 0.1~800 / 500 |
解析能力 | +/- 0.01 mm/Axis |
重覆精度 | +/- 0.02 mm/Axis |
程式記錄容量 | (支援資料上傳電腦) |
資料儲存方式 | PC |
馬達系統 & 傳動元件 | 精密 伺服馬達/三軸螺桿 |
操作模式 | PTP & CP |
編輯模式 | PC操作含螢幕 |
I/0訊號埠 | 10 Inputs/10 Outputs |
CCD規格 | 130萬畫素,景深加長 |
光源補償 | 同軸光源/環形光源 |

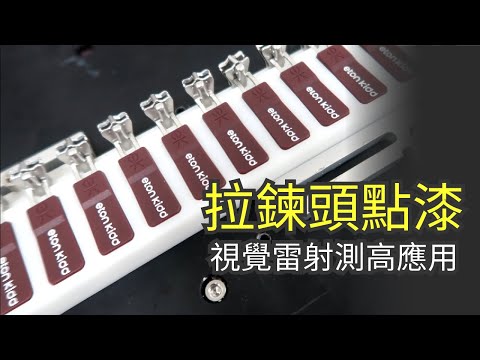

高度補償 | 雷射測高Z軸自動補償 |
顯示方式 | LCD Monitor |
入力電源 | 全電壓 AC 110~220V 400W |
工作環境溫度 | -10°C~50°C |
工作環境溼度 | 20 – 90% no condensation |
LH-300WS: 495x600x750 |
LH-400WS: 595x700x750 |
LH-500WS: 695x800x750 |
LH-300WS: 45 kg |
LH-400WS: 50 kg |
LH-500WS: 55 kg |
