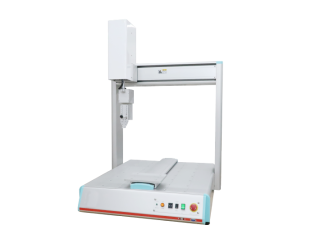

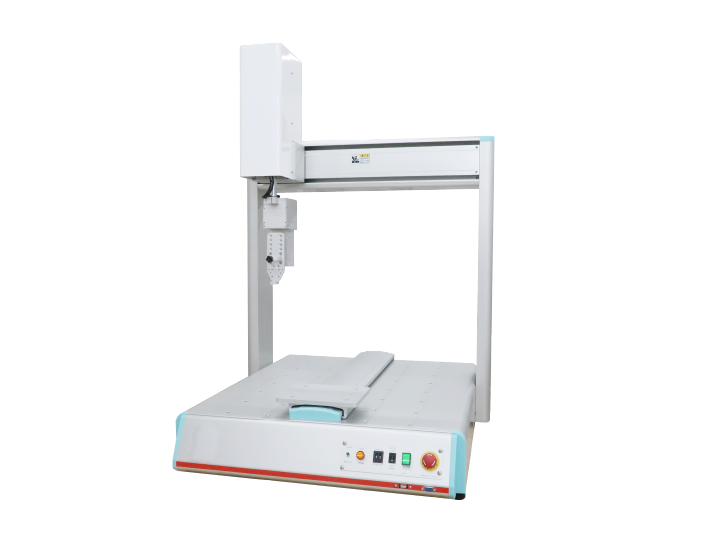

五軸平台點膠機
五軸平台點膠機整合先進五軸同步運動控制技術，除了 X、Y、Z 三軸直線位移外，更搭配雙旋轉軸設計，使針頭可進行多角度傾斜與自由轉向。設備專為複雜立體工件、深孔、內腔及異型曲面等高難度製程所打造，即使在嚴苛的空間限制下，仍能維持穩定且高精度的點膠品質，滿足高階製造產業對精密加工的嚴格要求。
┃ 產品特色
- 整合雙旋轉軸與三軸直線運動，可實現多角度、全方位立體點膠，輕鬆對應深孔、內腔、側面及複雜異型結構加工需求。
- 採用先進五軸同步控制技術，可即時運算各軸運動參數，即使於複雜空間路徑中，仍能維持精準的針頭姿態與加工精度。
- 可有效克服傳統三軸設備無法加工的角度限制，實現倒角、內腔側面及三維曲面等特殊部位的精密點膠作業。
- 具備優異的 3D 曲面追蹤能力，可依工件外型自動調整加工角度，確保複雜路徑下仍維持穩定一致的出膠品質。
- 透過多軸協同控制與路徑最佳化技術，可有效降低溢膠、斷膠及加工不均等問題，提升整體製程品質與良率。
- 可依不同產品特性與製程需求進行客製化配置，滿足高階車用、醫療、電子製造等多元應用需求。
┃ 影片示範
五軸平台點膠機

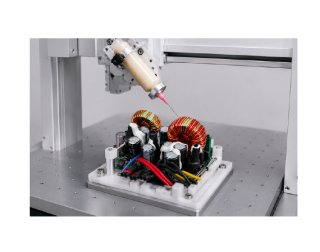

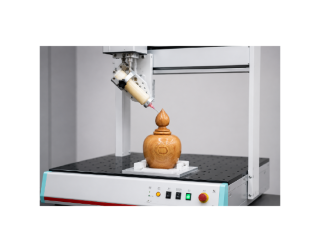

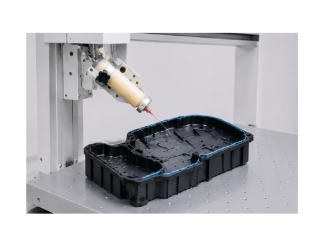

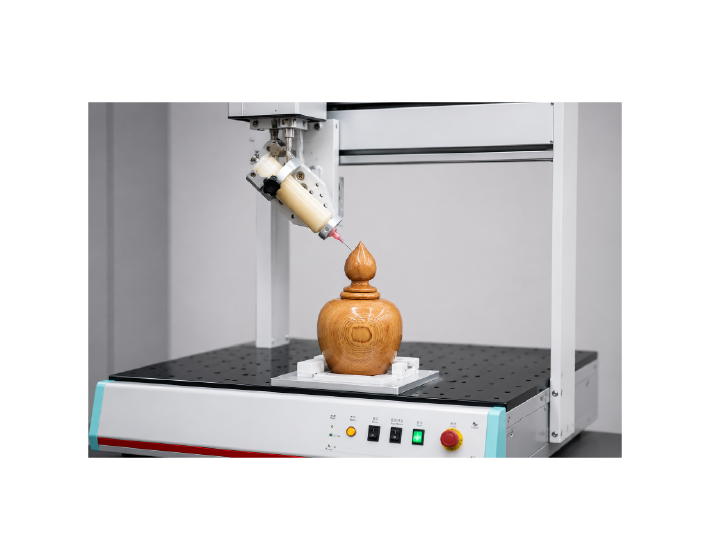

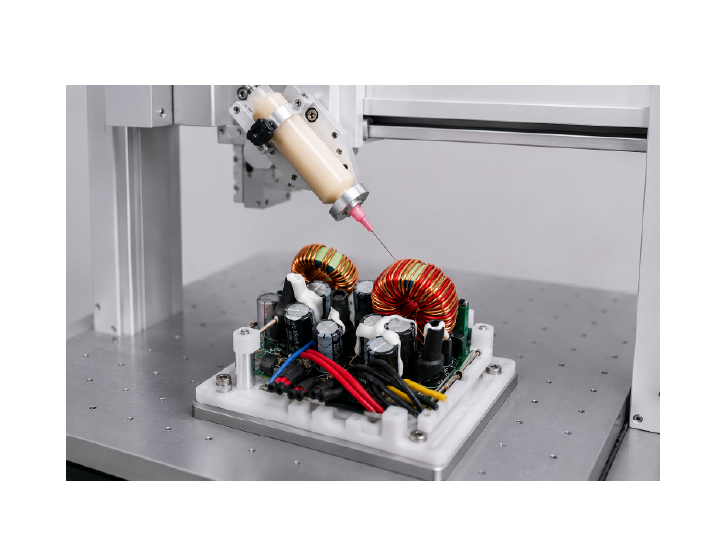

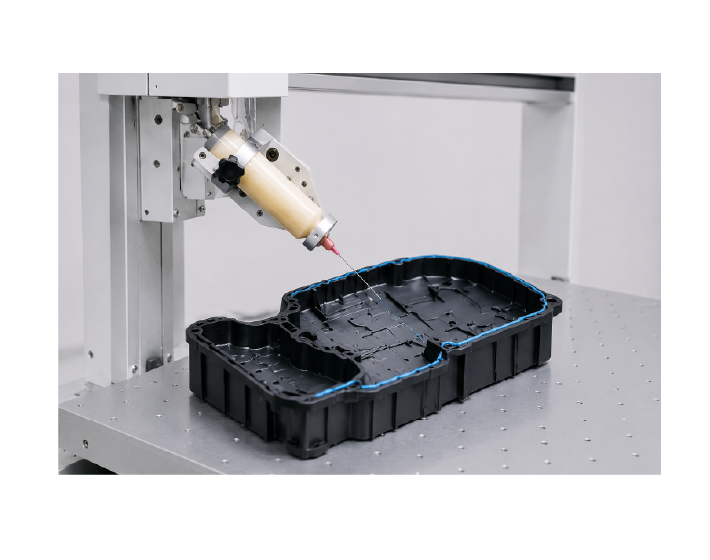

五軸同動-立體曲面點膠工藝具
備先進的五軸同動技術，能完美順應不規則立體物件的 3D 弧度與坡度。
透過多軸靈活運作，能完成高難度曲面的高精密塗佈，確保膠量均勻且定位精準。
┃ 適用材料與應用
| 適用應用 | |
|---|---|
| 深孔點膠製程 | 倒角塗佈製程 |
| 內腔側面點膠 | 高階車用零件製造 |
| 複雜異型工件點膠 | 醫療產品研發製程 |
| 3D 曲面追蹤點膠 | 高精密電子製造製程 |
┃ 產品配件
手持

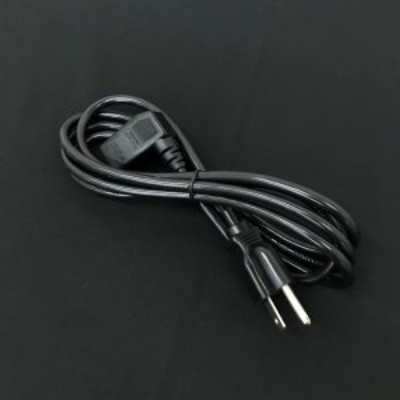

電源線

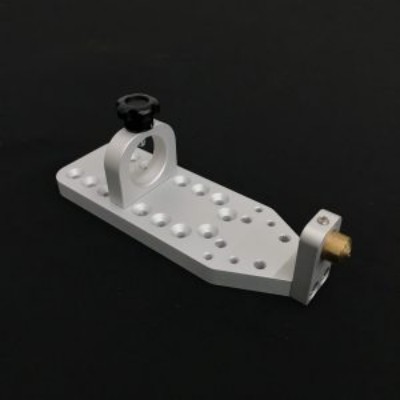

針筒固定座

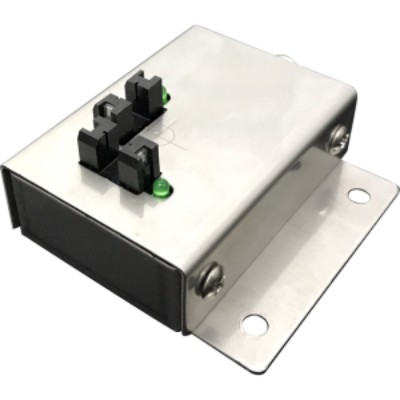

自動針頭校正器 (選配)
__26D23Q6emI.png)

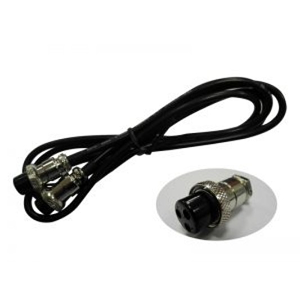

3-Pin訊號線

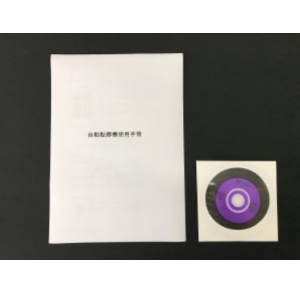

教育訓練光碟與手冊
┃ 規格書説明
| 型號 | LH-400TRU | LH-500TRU |
|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 400 / 400 / 100 | 500 / 500 / 100 |
| 旋轉軸加工範圍 Working Range W | 360° | |
| 頃斜軸加工範圍 Working Range U | 100° | |
| 最大負載 Load Y-AXIS/Z-AXIS/R(U)-AXIS | 15kg / 5kg / 1kg | |
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | |
| 重覆精度 Repeatability | ±0.01 mm / Axis | |
| 解析能力 Resolution | ±0.01 mm / Axis | |
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) | |
| 外部控制介面 External Control Interface | Ethernet | |
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | |
| 顯示方式 Program Display | Teach Pendant LCD | |
| 馬達系統 Motor System | 微步進級精密馬達 Micro stepping motor | |
| 傳動元件 Driving Element | X/Y寬線軌設計 Z軸螺桿 X/Y width linear guideway rotary Z axis | |
| 資料儲存方式 Data Storage Type | USB | |
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) | |
| 運動補間功能 Interpolation Function | 5Axis (5D立體空間任意路徑皆可) | |
| 入力電源 Power Supply | 全電壓 AC110~220V 400W | |
| 工作環境溫度 Working Temperature | -10度 / 50度 | |
| 外型尺寸 Dimensions(WxDxHmm) | 655 x 700 x 940 | 755 x 800 x 940 |
| 本體重量 Robot Weight (kg) | 60kg | 65kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
