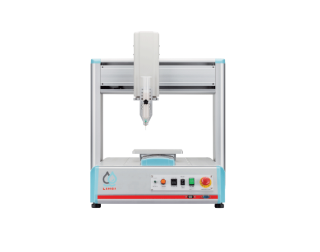

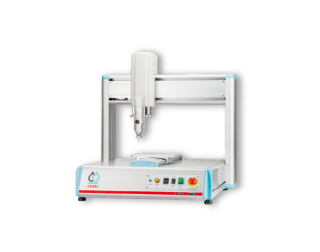

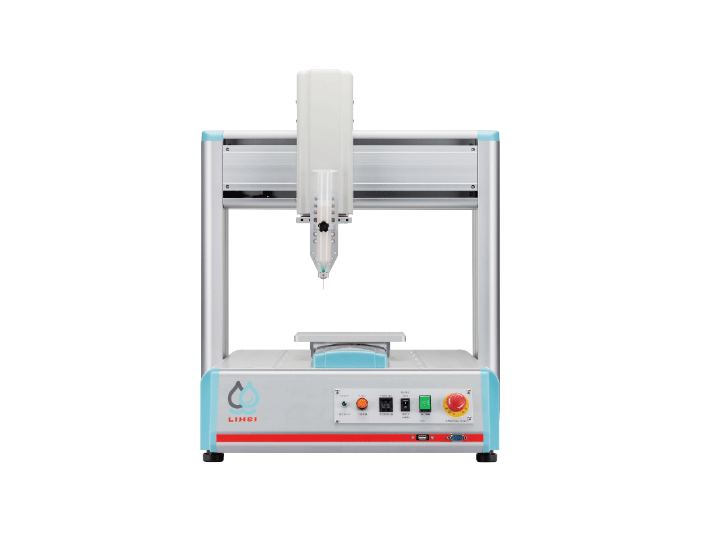

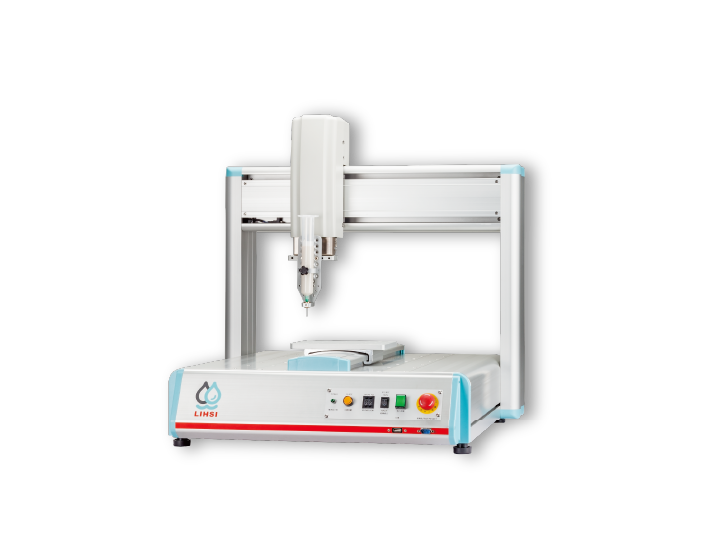

三軸平台點膠機
三軸平台點膠機專為現代工業自動化製程所打造，透過 X、Y、Z 三軸精密運動控制，可穩定完成點、線、面等各類點膠路徑加工，有效取代傳統人工點膠作業，降低人為誤差並提升製程一致性。無論是產品打樣、少量多樣生產或大量自動化製造，皆能提供穩定、高精度且高效率的點膠解決方案。
┃ 產品特色
- 採用 X、Y、Z 三軸精密定位系統，可穩定執行點、線、面等各式空間路徑加工，滿足多元點膠製程需求。
- 全中文圖形化操作介面，透過點對點示教即可快速完成路徑設定與編輯，大幅降低操作門檻並縮短換線時間。
- 採用高剛性機身結構與精密運動元件，即使長時間連續運轉，仍能維持穩定且一致的加工品質。
- 支援三軸同步補間運算，可流暢執行圓弧、斜線及不規則曲線加工，確保複雜路徑下依然維持均勻穩定的出膠效果。
- 可有效降低人工操作造成的出膠不均與路徑偏差問題，提升產品良率與整體生產效率。
- 可依不同產品特性與製程需求進行客製化配置，滿足少量多樣及大量生產等不同應用需求。
┃ 影片示範
三軸平臺點膠機
POLY 聚酯樹脂不規則路徑定量點膠
具備高精密度的路徑規劃技術，能針對不規則形狀的工件邊緣進行精準軌跡點膠。
透過穩定的出膠控制，能確保膠體均勻覆蓋微小溝槽與表面，大幅提升產品的封裝與成型品質。
┃ 適用材料與應用
| 適用應用 | |
|---|---|
| 精密點膠製程 | 大量自動化生產 |
| 自動化塗佈製程 | 精密電子組裝 |
| 產品打樣作業 | |
| 少量多樣生產 |
┃ 產品配件

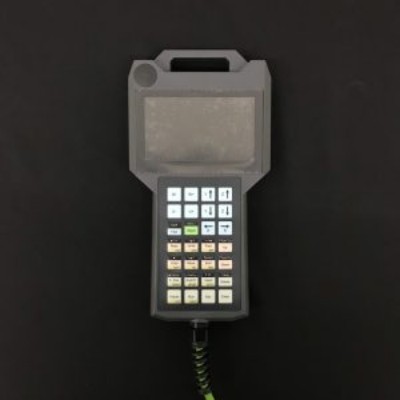

手持

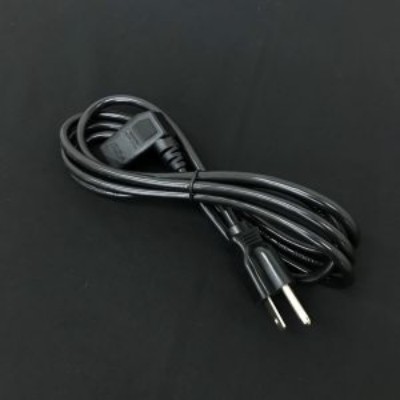

電源線

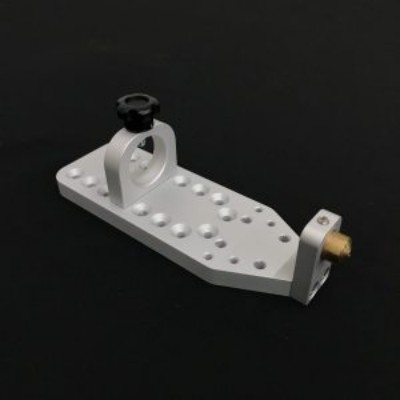

針筒固定座

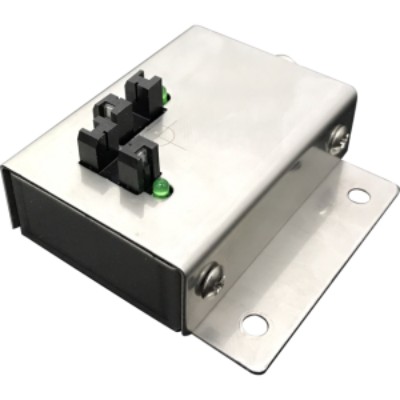

自動針頭校正器 (選配)
__26D307QsJZ.png)

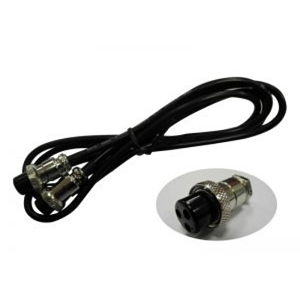

3-Pin訊號線
教育訓練光碟與手冊
┃ 規格書説明
| 型號 (Models) | LH-200T | LH-300T | LH-400T | LH-500T |
|---|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 200 / 200 / 100 | 300 / 300 / 100 | 400 / 400 / 100 | 500 / 500 / 100 |
| 最大負載 Load Y-AXIS / Z-AXIS | 15kg / 10kg | |||
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | |||
| 重覆精度 Repeatability | ± 0.01 mm / Axis | |||
| 解析能力 Resolution | ± 0.01 mm / Axis | |||
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) | |||
| 外部控制介面 External Control Interface | Ethernet | |||
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | |||
| 顯示方式 Program Display | Teach Pendant LCD | |||
| 馬達系統 Motor System | 微步進級精密馬達 Micro stepping motor | |||
| 傳動元件 Driving Element | X/Y寬線軌設計 Z軸螺桿 X/Y width linear guideway rotary Z axis | |||
| 資料儲存方式 Data Storage Type | USB | |||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) | |||
| 操作模式 Control Method | PTP & CP | |||
| 運動補間功能 Interpolation Function | 3Axis (3D立體空間任意路徑皆可) | |||
| 入力電源 Power Supply | 全電壓 AC110~220V 400W | |||
| 工作環境溫度 Working Temperature | -10度 / 50度 | |||
| 外型尺寸 Dimensions(WxDxH mm) | 490 x 450 x 660 | 590 x 550 x 660 | 690 x 650 x 660 | 790 x 750 x 660 |
| 本體重量 Robot Weight (kg) | 37kg | 45kg | 50kg | 55kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
