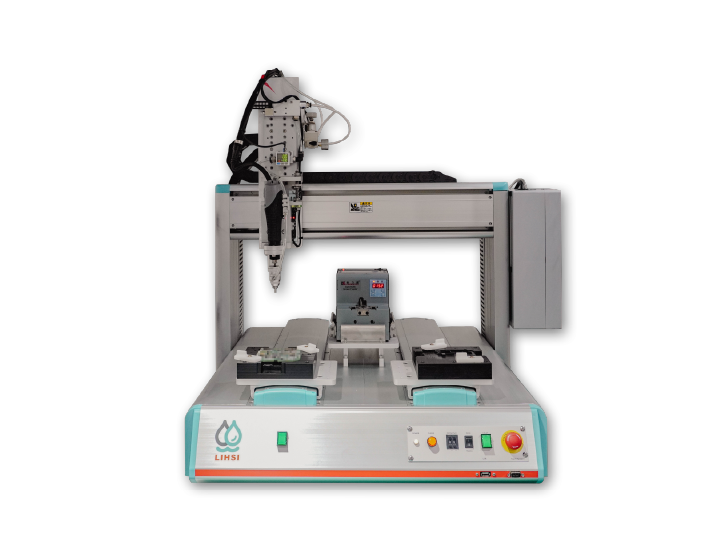

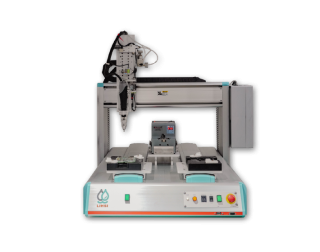

自動鎖螺絲機
專為現代化精密組裝產線所開發，透過精密運動控制平台、自動供料系統及高精度電動鎖付模組，有效解決人工鎖付常見的漏鎖、浮鎖及扭力不均等品質問題。設備可精準完成螺絲定位與標準化鎖付作業，在降低人工作業負擔的同時，大幅提升組裝品質、生產效率及製程穩定性。
┃ 產品特色
- 採用專屬螺絲排列供料盤與真空吸取機構，可自動完成螺絲排列、輸送與定位，特別適用於微小螺絲及特殊規格螺絲的自動化鎖付需求。

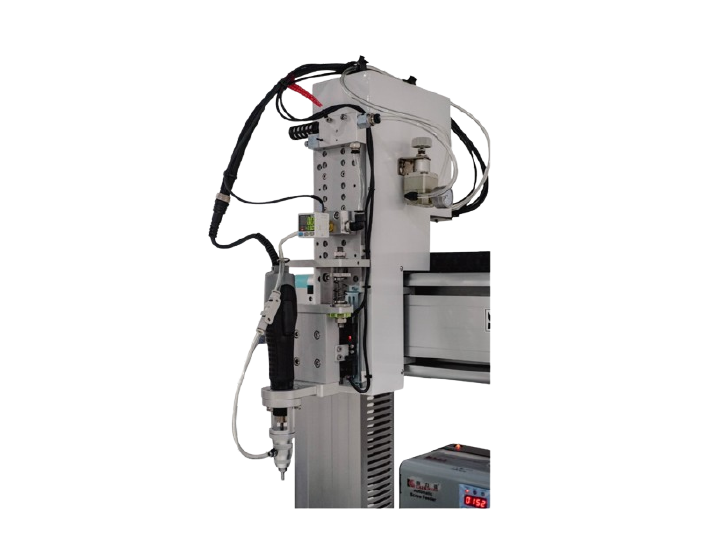

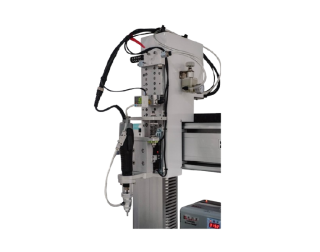

- 搭載專業級電動鎖付模組，具備穩定的扭力輸出與深度偵測功能，可即時監控鎖付狀態，確保每顆螺絲皆達到一致的鎖付品質。
- 系統可即時偵測滑牙、浮鎖及漏鎖等異常狀況，並立即發出警報與中止作業，有效提升組裝良率與產品品質。
- 透過精密運動控制平台，確保吸取與鎖付位置精準一致，並可依不同產品快速完成示教與路徑編輯，提升換線效率。
- 採用開放式架構，可依製程需求選配雙 Y 軸交替作業模式，實現上下料與鎖付同步進行，有效提升整體產能。
- 整合自動供料與精密鎖付技術，可有效降低人工操作差異，提供穩定且一致的鎖付品質。
┃ 影片示範
自動鎖螺絲機
高精密自動吸附與鎖附螺絲模組，支援吸附結果與鎖附訊號即時偵測。
具備智慧化無螺絲警示音提醒，能依序精準完成不同孔位，大幅提升組裝效能。
┃ 適用材料與應用
| 適用材料 | 適用應用 |
|---|---|
| 微小螺絲 | 精密電子組裝 |
| 特殊規格螺絲 | 精密產品組裝 |
| 自動化鎖螺絲製程 |
┃ 規格書説明
| 型號 (Models) | LH-200TSF | LH-300TSF | LH-400TSF | LH-500TSF |
|---|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 200 / 200 / 100 | 300 / 300 / 100 | 400 / 400 / 100 | 500 / 500 / 100 |
| 最大負載 Load Y-AXIS / Z-AXIS | 15kg / 10kg | |||
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | |||
| 重覆精度 Repeatability | ± 0.01 mm / Axis | |||
| 解析能力 Resolution | ± 0.01 mm / Axis | |||
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) | |||
| 外部控制介面 External Control Interface | Ethernet | |||
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | |||
| 顯示方式 Program Display | Teach Pendant LCD | |||
| 馬達系統 Motor System | 伺服馬達系統 Servo motor system | |||
| 傳動元件 Driving Element | X/Y/Z 全螺桿設計 X/Y/Z Full screw design | |||
| 資料儲存方式 Data Storage Type | USB | |||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) | |||
| 操作模式 Control Method | PTP & CP | |||
| 運動補間功能 Interpolation Function | 3Axis (3D立體空間任意路徑皆可) | |||
| 入力電源 Power Supply | 全電壓 AC110~220V 400W | |||
| 工作環境溫度 Working Temperature | -10度 / 50度 | |||
| 外型尺寸 Dimensions(WxDxH mm) | 490 x 450 x 660 | 590 x 550 x 660 | 690 x 650 x 660 | 790 x 750 x 660 |
| 本體重量 Robot Weight (kg) | 37kg | 45kg | 50kg | 55kg |
