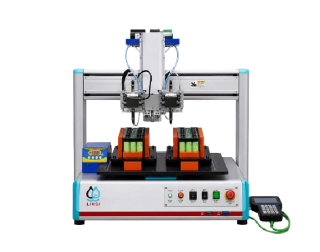

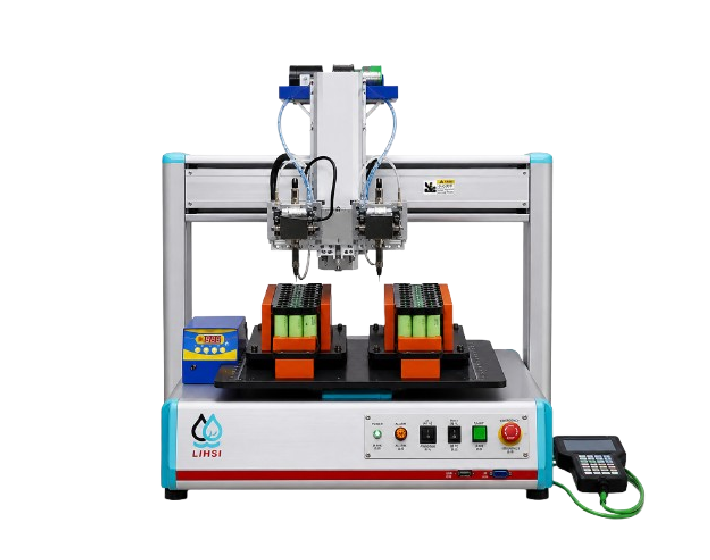

自動焊錫機
自動焊錫機專為電子工業自動化焊接製程所開發，針對 DIP 元器件、精密連接器（Connector）、FPC、LCD 及汽車電子等應用，提供高穩定性的自動焊接解決方案。透過精密運動控制、智慧化參數管理及穩定的送錫系統，可有效取代人工焊接，降低品質波動，提升焊接一致性、製程穩定性與整體生產良率。
┃ 產品特色
- 採用高精度 X、Y、Z、R 四軸運動控制系統，即使於高速運行下仍能維持穩定的定位精度，確保每個焊點皆精確一致。
- 整合精密送錫系統與即時溫度回饋機制，可精準控制送錫量與焊接溫度，有效降低虛焊、錫珠等焊接不良問題。
- 內建 100 組焊接參數記憶功能，可依不同產品需求預先設定送錫量、焊接時間等條件，快速完成產品切換並提升生產彈性。
- 配備大型 LCD 顯示螢幕及簡易教導程式，操作人員可快速完成路徑設定，有效降低操作門檻並縮短換線時間。
- 可穩定執行高頻率重複焊接任務，有效降低人工操作誤差，提升焊接品質的一致性與可靠性。
- 適用於多種精密電子零件焊接製程，可有效提升生產效率並滿足高品質自動化生產需求。
┃ 影片示範及搭配配件
自動焊錫機

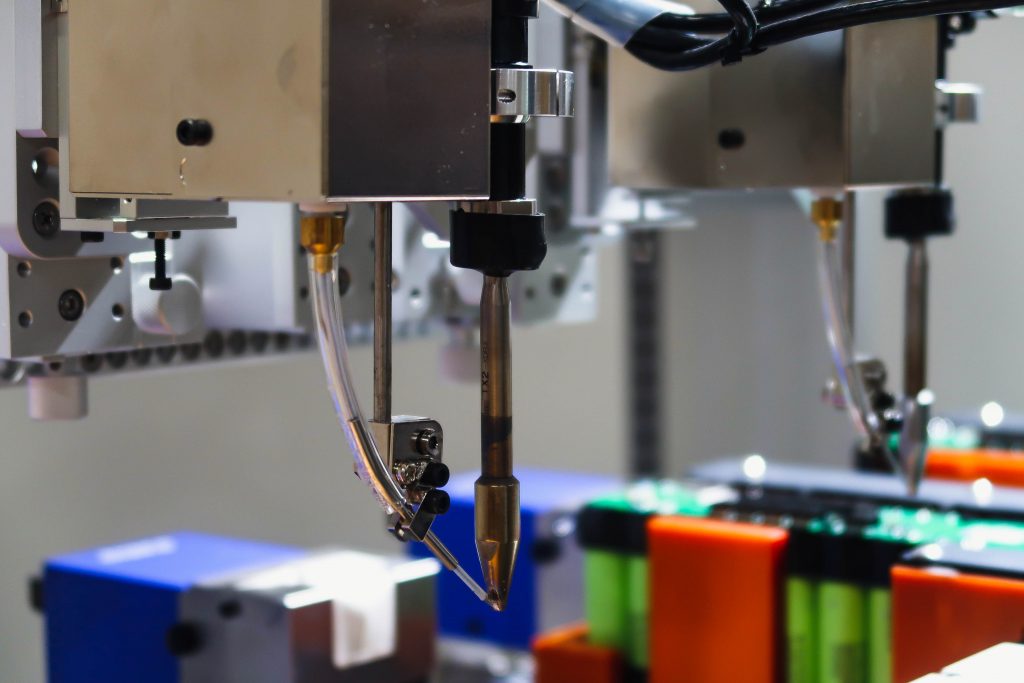

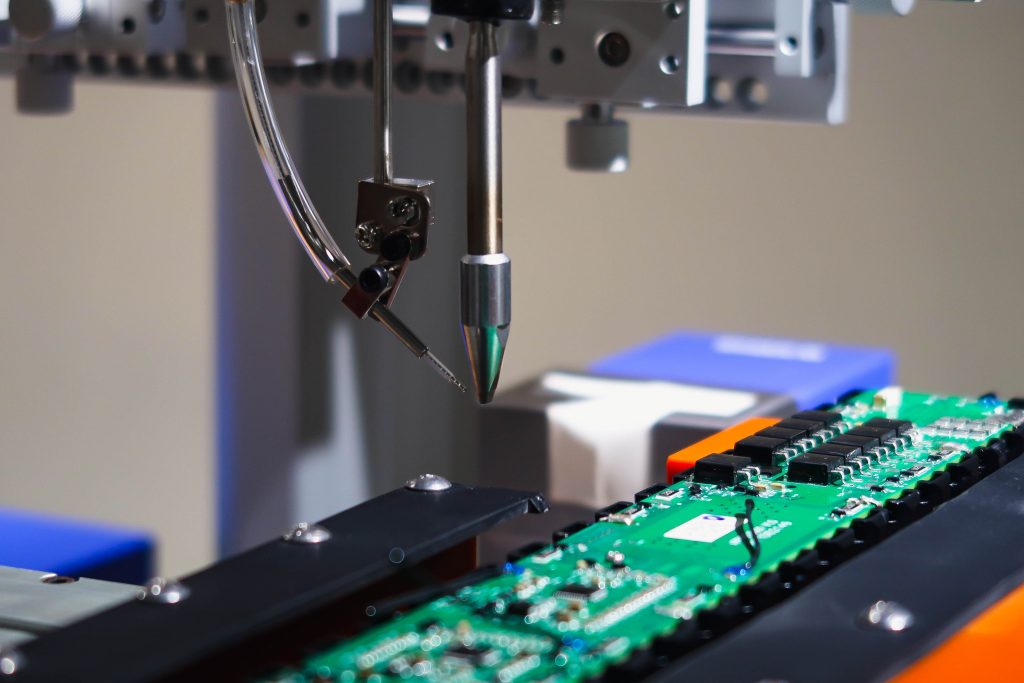

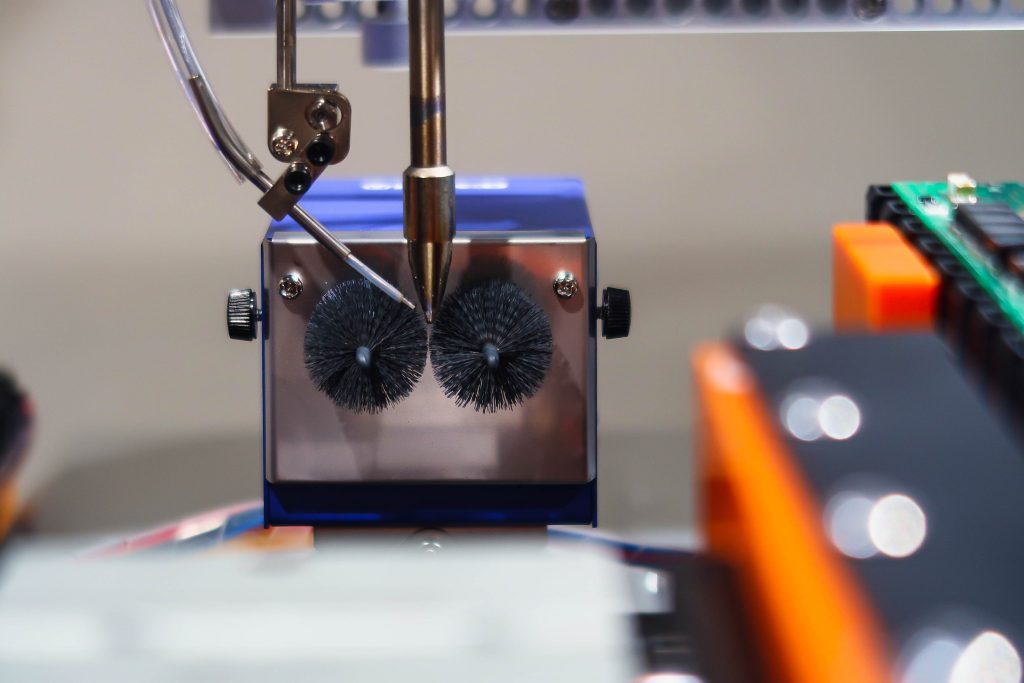

具備高精密的升降與多軸運動控制技術，能精確對準電路板各個微小焊點進行高速焊接。
系統整合自動送錫與溫控系統，確保每次出錫量與溫度穩定，實現高效率、高質量的自動化焊接。
┃ 適用材料與應用
| 適用應用 | |
|---|---|
| DIP 元器件焊接 | 精密電子零件焊接 |
| 精密連接器（Connector）焊接 | 自動化焊接製程 |
| FPC 軟板焊接 | |
| LCD 模組焊接 | |
| 汽車電子焊接 |
┃ 功能特點
┃出機配件說明
送錫器
送錫管
烙鐵頭
烙鐵組連接線
烙鐵組
氣管（藍）：烙鐵頭吹氣用
氣管（白黑）：氣缸用
IO連接線
送錫器連接線
鏈接訊號線
溫控器
電源線

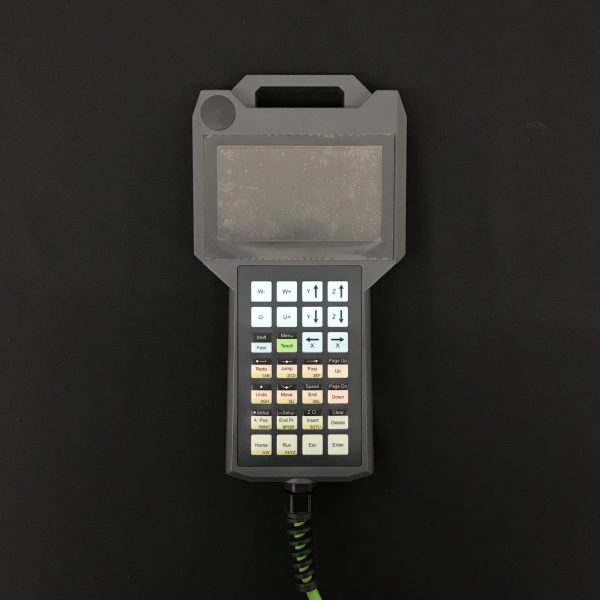

教導盒
電源線
┃ 規格書說明
| 型號 (Models) | LH-500TSR 三軸 | LH-500TSR 雙Y | LH-500TSR 四軸 |
|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 500 / 500 / 100 | 500 / 500 / 100 | 500 / 500 / 100 |
| 旋轉軸加工範圍 Working Range W | 無 | 無 | 無 |
| 最大負載 Load Y-AXIS/Z-AXIS/R(U)-AXIS | 15kg / 15kg / 10kg | 15kg / 15kg / 10kg | 15kg / 15kg / 1kg |
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | ||
| 重覆精度 Repeatability | ± 0.02 mm / Axis | ||
| 解析能力 Resolution | 0.01 mm / Axis | ||
| 程式記錄容量 Program Capacity | 至少 100 組，每組 4000 points（可支援上傳電腦） | ||
| 外部控制介面 External Control Interface | Ethernet | ||
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | ||
| 顯示方式 Program Display | Teach Pendant LCD | ||
| 馬達系統 Motor System | 步進級精密馬達 Micro stepping motor | ||
| 資料儲存方式 Data Storage Type | 128 MB EmbedDisk | ||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs | ||
| 運動補間功能 Interpolation Function | 3D 立體空間任意路徑皆可 | 3D 立體空間任意路徑皆可 | 4D 立體空間任意路徑皆可 |
| 入力電源 Power Supply | 全電壓 AC110~220V 600W | ||
| 工作環境溫度 Working Temperature | -10度 / 50度 | ||
| 外型尺寸 Dimensions(WxDxHmm | 690 X 750 X 675 | 655 x 800 x 865 | 755 x 800 x 675 |
| 本體重量 Robot Weight (kg) | 65kg | 75kg | 75kg |
| 焊錫模組規格 | |||
|---|---|---|---|
| 電源 | AC85 ~ 264V | 加熱功率 | 130W(最大) |
| 功率 | 154W | 送錫步驟 | 9步 |
| 氣壓 | 0.4 ~ 0.5MPa(乾燥氣壓) | 待機溫度 | 250度(可變更) |
| 送錫直徑 | 0.4 ~ 1.6mm(選配0.3mm) | 設定溫度 | 0 ~ 500度 |
| 送錫條件 | 7種(點焊4種 拉焊3種) | ||
| 配件組成 | |||
|---|---|---|---|
| 控制器主機 | 烙鐵組 | 送錫器 | 送錫管 |
| 加熱器送錫管 | 矽膠圈 | 矽膠管 | 氣管 |
| 電源線 | 烙鐵頭 | ||
| 加熱器連接線(標準長 1700mm) | 送錫器連接線(標準長 1700mm) | ||
