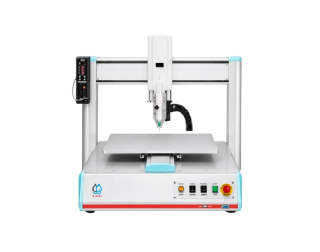

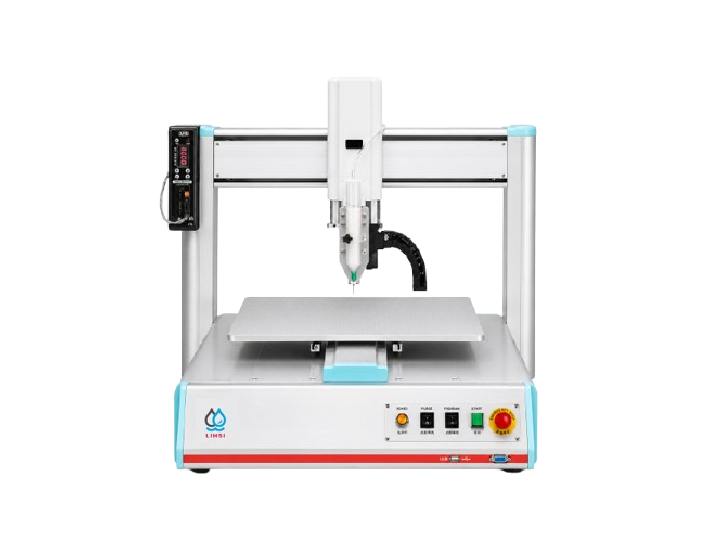

四軸平台點膠機
四軸平台點膠機於傳統三軸點膠平台基礎上整合 R 軸（旋轉軸），賦予設備 360 度全方位旋轉能力，可靈活對應各類側邊、圓周及異型工件點膠需求。透過四軸同步控制技術，可有效克服傳統平面點膠設備的加工限制，減少工件翻轉與重複定位程序，大幅提升生產效率、加工精度與製程一致性。
┃ 產品特色
- 整合 R 軸旋轉功能，可實現多角度、多方向的立體點膠作業，輕鬆完成側壁、圓周及傾斜面等複雜工件加工需求。
- 採用先進四軸同步控制技術，可精準協調 XYZ 軸位移與 R 軸旋轉動作，即使於高速運行下，仍能維持穩定的加工品質。
- 可對應工件側縫、內壁及異型結構等傳統設備難以加工的位置，徹底解決因角度限制所產生的加工盲區。
- 單次加工流程即可自動完成多角度姿態調整，無需重複上下料或人工翻轉工件，有效降低累積誤差並提升生產效率。
- 透過精密運動控制與穩定流量管理，可於複雜路徑加工過程中維持一致的膠量輸出，確保點膠品質穩定可靠。
- 可依不同產品特性與製程需求進行客製化配置，滿足多元化精密點膠應用需求。
┃ 影片示範
四軸平台點膠機
LED 防水點膠應用

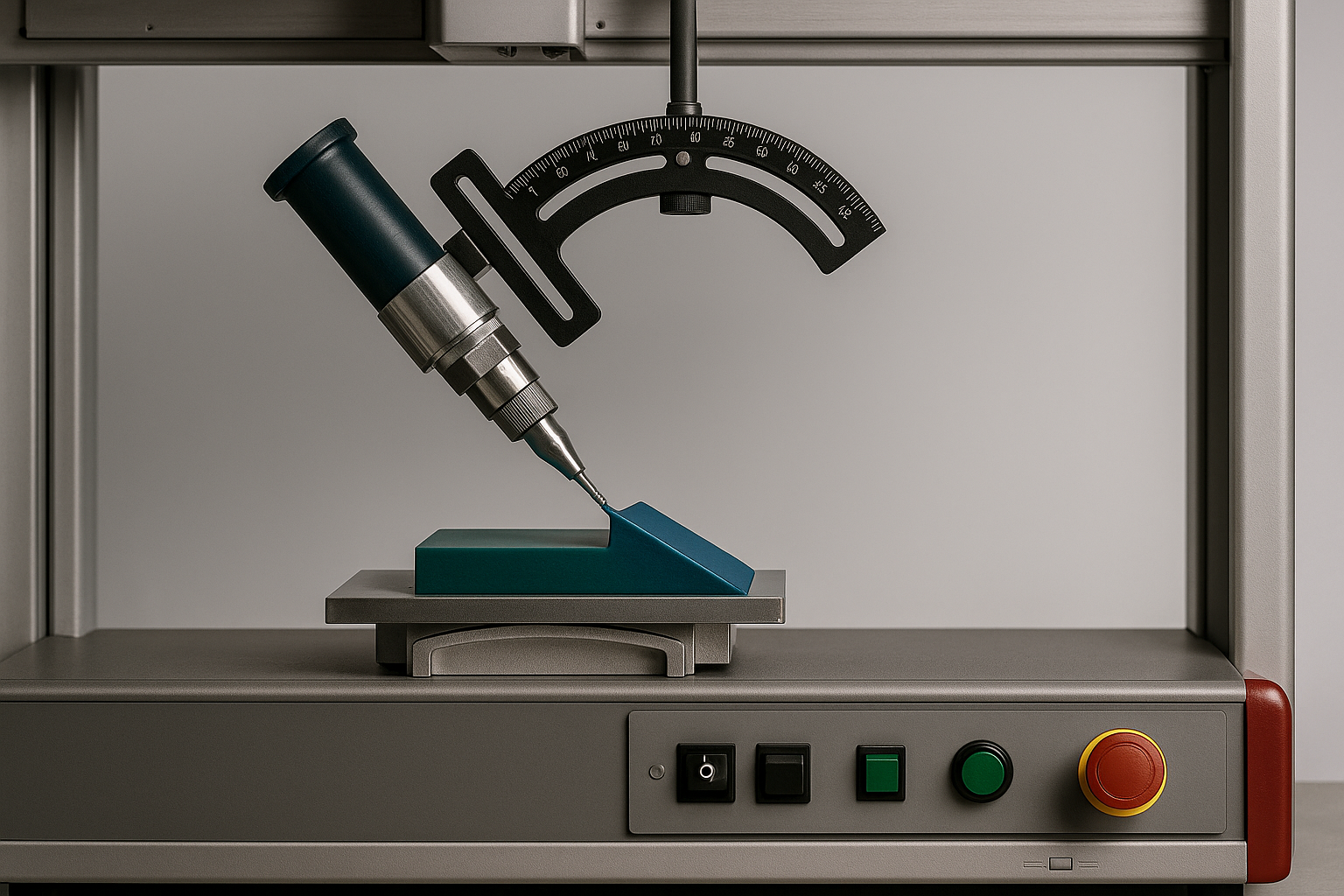

能依需求自由調整針筒角度，具備優秀的避障點膠功能。
特別適合應用於 LED 防水塗膠等製程，搭配治具即可輕鬆更換不同產品進行高效生產。
┃ 適用材料與應用
| 適用應用 | |
|---|---|

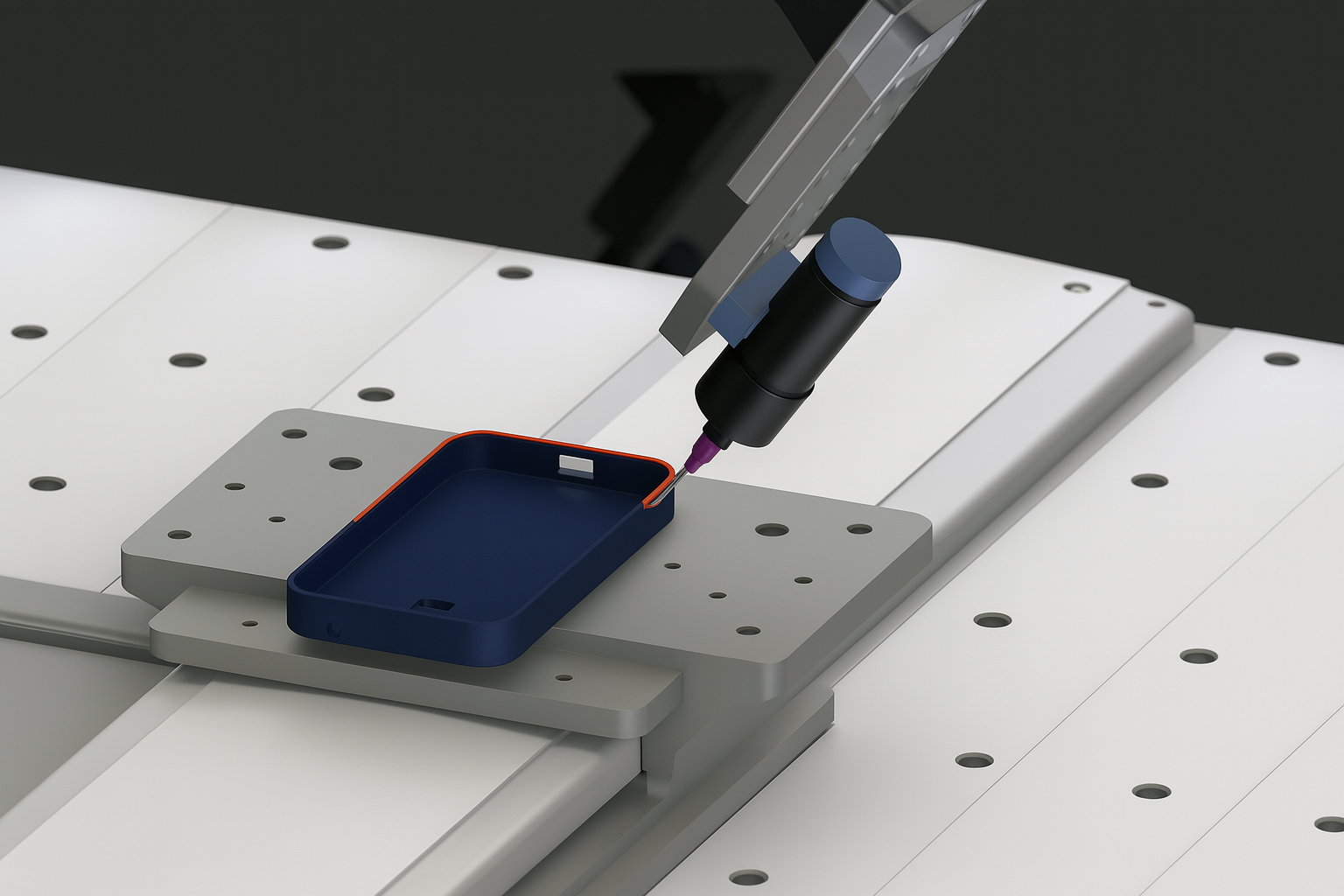

| 側邊點膠製程 | 汽車零件組裝 |

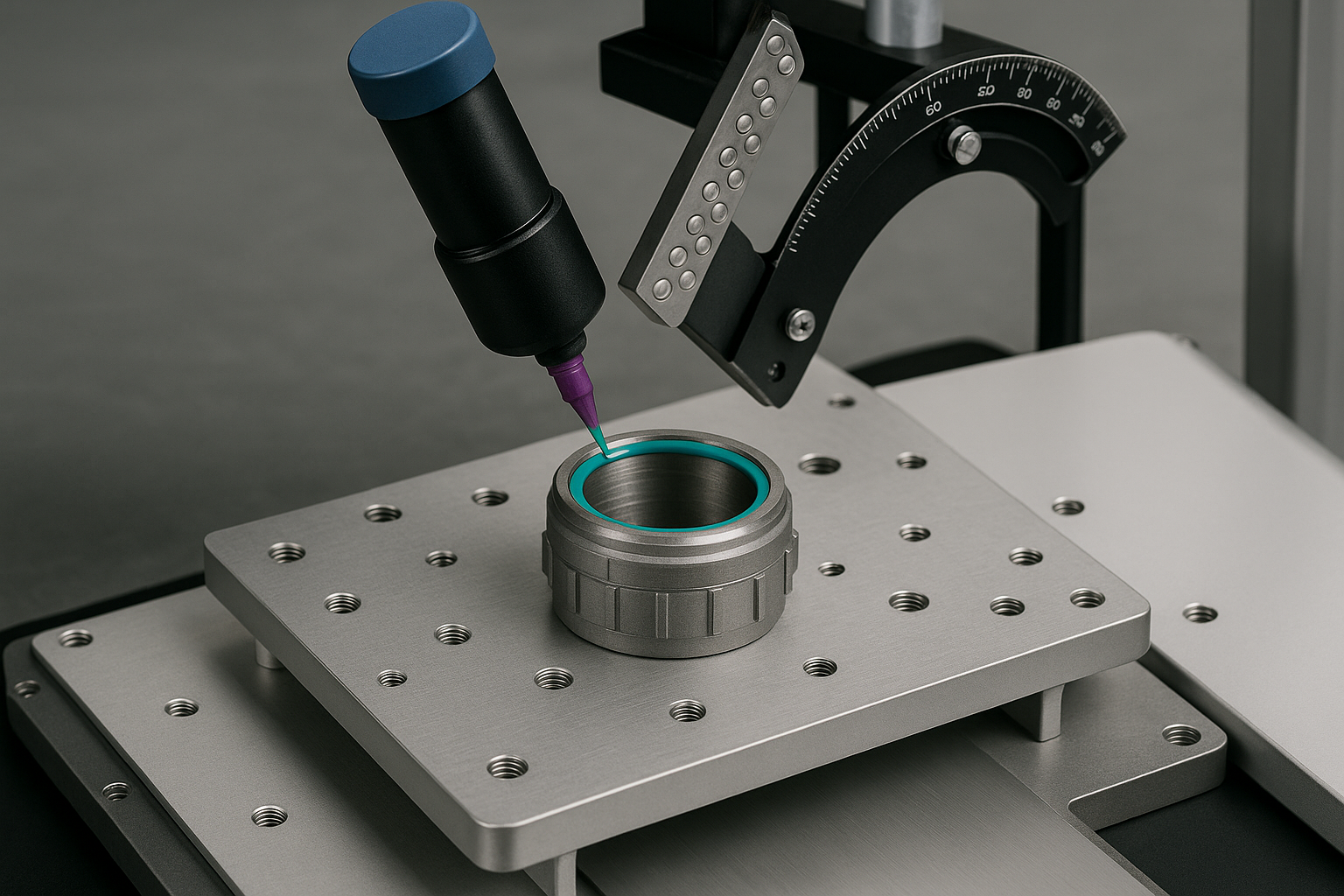

| 圓周點膠製程 | 精密立體點膠製程 |
| 異型工件點膠 | 多角度自動化點膠應用 |
| 3C 電子密封製程 |
┃ 產品配件

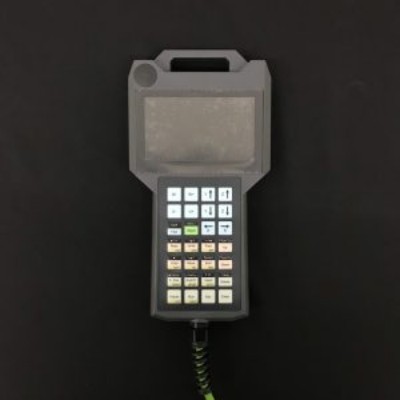

手持

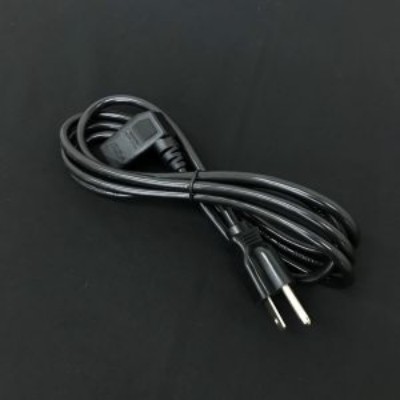

電源線

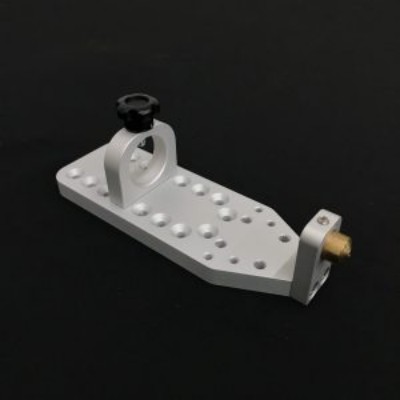

針筒固定座

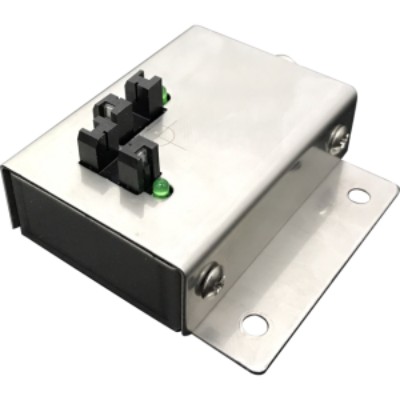

自動針頭校正器 (選配)
__26D30BzLRO.png)

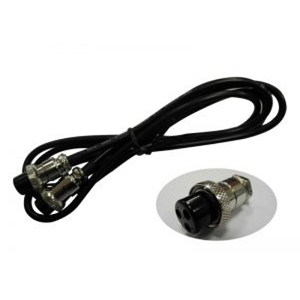

3-Pin訊號線

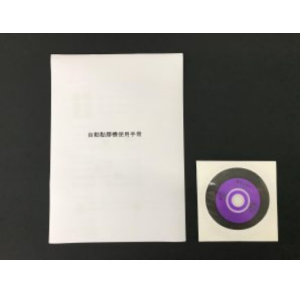

教育訓練光碟與手冊
┃ 規格書説明
| 型號 (Models) | LH-300TR | LH-400TR | LH-500TR |
|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 300 / 300 / 100 | 400 / 400 / 100 | 500 / 500 / 100 |
| 旋轉軸加工範圍 Working Range W | 360° | ||
| 最大負載 Load Y-AXIS/Z-AXIS/R(U)-AXIS | 15kg / 10kg / 1kg | ||
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | ||
| 重覆精度 Repeatability | ± 0.01 mm / Axis | ||
| 解析能力 Resolution | ± 0.01 mm / Axis | ||
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) | ||
| 外部控制介面 External Control Interface | Ethernet | ||
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | ||
| 顯示方式 Program Display | Teach Pendant LCD | ||
| 馬達系統 Motor System | 微步進級精密馬達 Micro stepping motor | ||
| 傳動元件 Driving Element | X/Y寬線軌設計 Z軸螺桿 X/Y width linear guideway rotary Z axis | ||
| 資料儲存方式 Data Storage Type | USB | ||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) | ||
| 運動補間功能 Interpolation Function | 4Axis (4D立體空間任意路徑皆可) | ||
| 入力電源 Power Supply | 全電壓 AC110~220V 400W | ||
| 工作環境溫度 Working Temperature | -10度 / 50度 | ||
| 外型尺寸 Dimensions(WxDxHmm) | 555 X 600 X 865 | 655 X 700 X 865 | 755 X 800 X 865 |
| 本體重量 Robot Weight (kg) | 55kg | 60kg | 65kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
