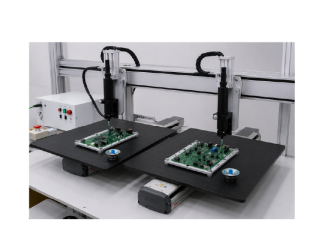

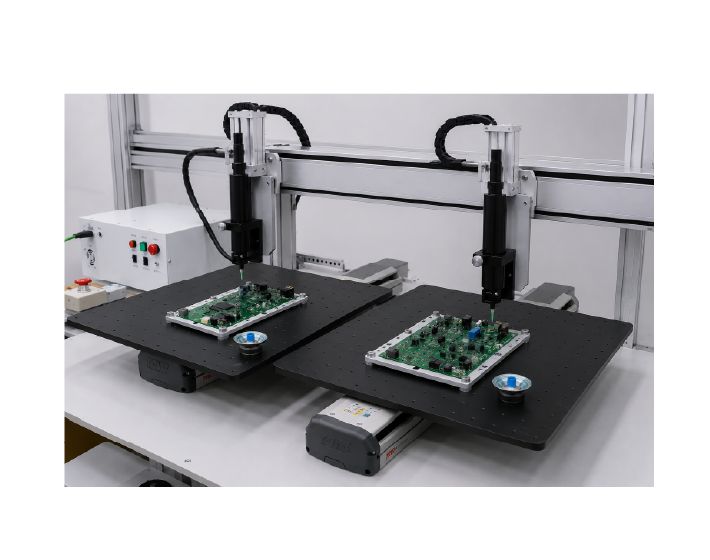

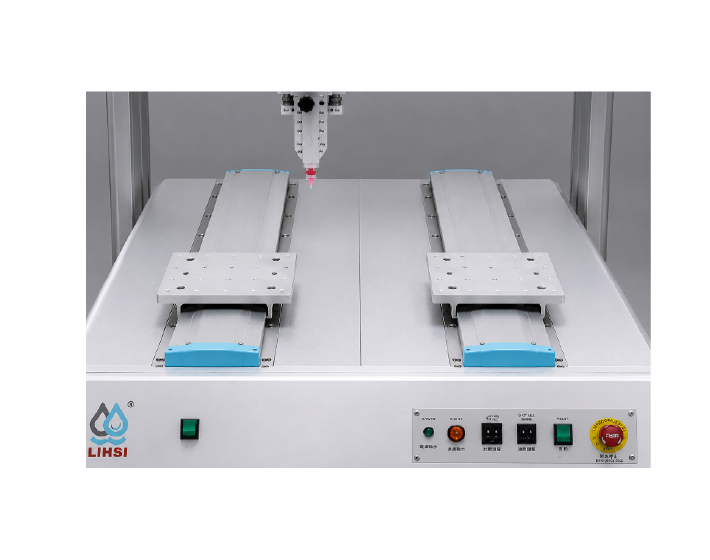

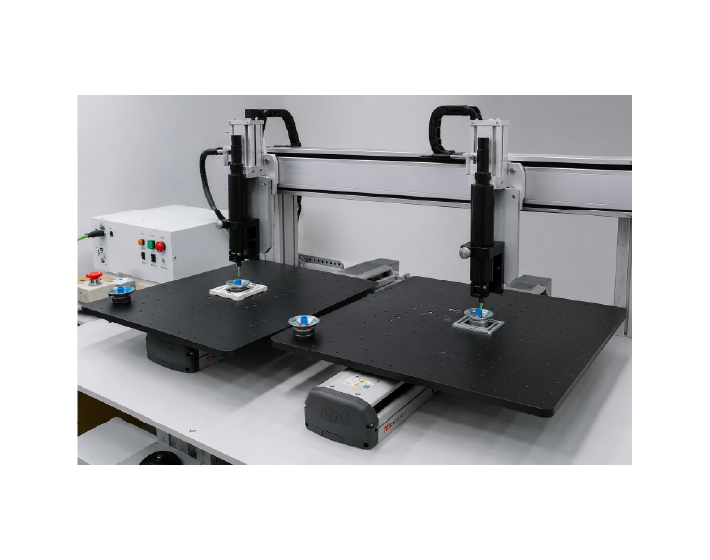

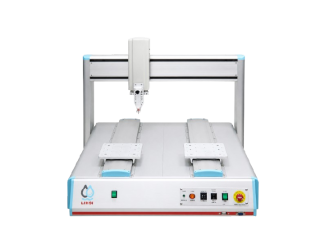

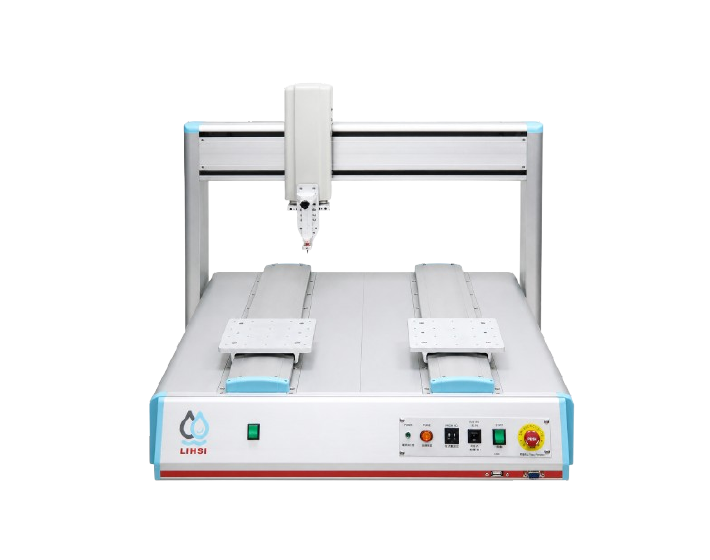

雙Y平台點膠機
專為高產能與高稼動率生產需求所設計，採用雙工作平台交替作業模式，當一側平台進行點膠加工時，另一側平台可同步執行上下料作業，有效消除設備等待時間。透過不間斷的生產模式，可大幅提升設備利用率與整體產能，成為量產型自動化點膠產線提升效率的最佳解決方案。
┃ 產品特色
- 搭載雙 Y 軸工作平台，可實現點膠作業與上下料同步進行，有效消除設備空轉時間，大幅提升生產效率。
- 透過左右工作台平行運作，讓設備於整個生產流程中持續保持運作狀態，縮短單件產品生產週期，提升設備稼動率。
- 左右平台可同時執行相同程式以提高產量，也可分別執行不同加工任務，滿足少量多樣及多產品混線生產需求。
- 在不增加額外人力與設備空間的條件下，可有效提升整體產出效率，降低單位生產成本並提高投資效益。
- 延續工業級高精度運動控制技術，即使於高速交替作業環境下，仍能維持穩定且一致的點膠品質。
- 可依不同產品特性與製程需求進行客製化配置，靈活整合各式自動化設備與生產系統。
┃ 影片示範

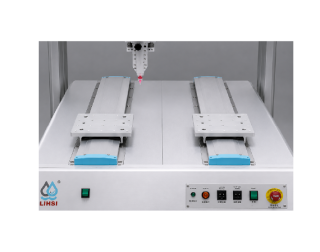

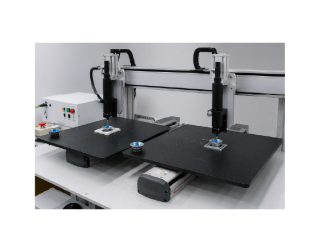

雙Y自動點膠機
採雙 Y 軸獨立平台設計，徹底實踐「生產不間斷」理念，顯著縮短單件產品的生產週期 (Cycle Time)，讓設備稼動率達到最高峰。
┃ 適用材料與應用
| 適用應用 | |
|---|---|
| 高產能自動化點膠製程 | 多產品混線生產 |
| 大量生產點膠應用 | 自動化組裝產線 |
| 少量多樣生產模式 | 自動上下料整合應用 |
┃ 產品配件

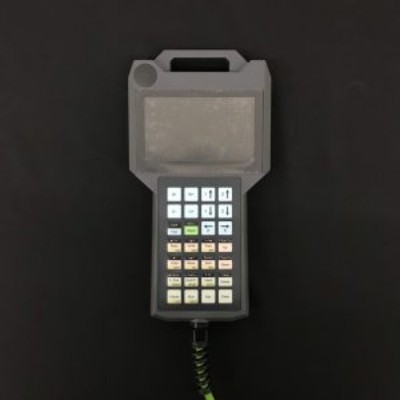

手持

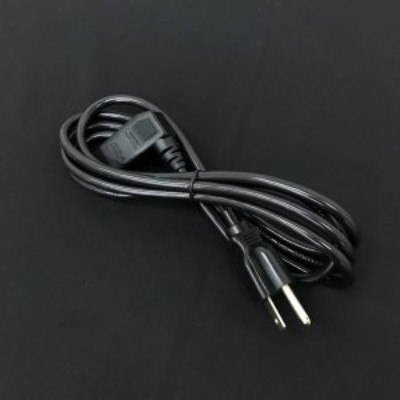

電源線
針筒固定座

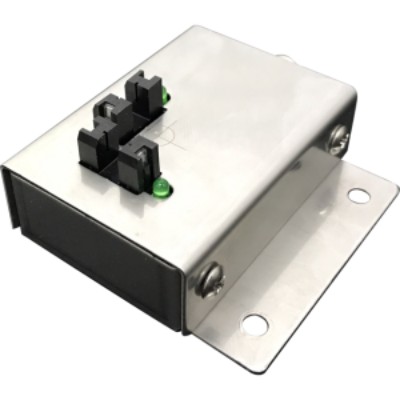

自動針頭校正器 (選配)
__26D30EkIAD.png)

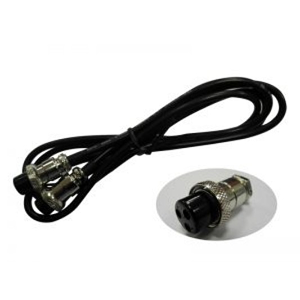

3-Pin訊號線

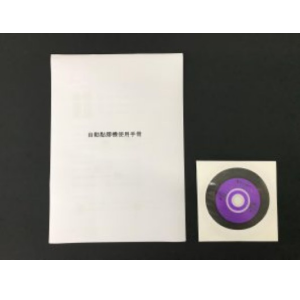

教育訓練光碟與手冊
┃ 規格說明
| 型號 (Models) | LH-500T 2Y |
|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 500 / 500 / 100 |
| 最大負載 Load Y1-AXIS Y2-AXIS / Z-AXIS | 15kg / 10kg |
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 |
| 重覆精度 Repeatability | ± 0.01 mm / Axis |
| 解析能力 Resolution | ± 0.01 mm / Axis |
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) |
| 外部控制介面 External Control Interface | Ethernet |
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC |
| 顯示方式 Program Display | Teach Pendant LCD |
| 馬達系統 Motor System | 微步進級精密馬達 Micro stepping motor |
| 傳動元件 Driving Element | X/Y寬線軌設計 Z軸螺桿 X/Y width linear guideway rotary Z axis |
| 資料儲存方式 Data Storage Type | USB |
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) |
| 運動補間功能 Interpolation Function | 3Axis (3D立體空間任意路徑皆可) |
| 入力電源 Power Supply | 全電壓 AC110~220V 400W |
| 工作環境溫度 Working Temperature | -10度 / 50度 |
| 外型尺寸 Dimensions(WxDxHmm) | 755 x 800 x 675 |
| 本體重量 Robot Weight (kg) | 65kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
