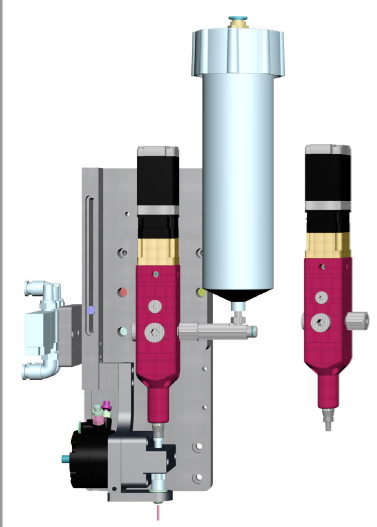

28單液系列精密微定量
28 系列精密微定量單液點膠機採用精密容積式輸送原理，透過馬達驅動螺桿與定子機構，實現高精度且穩定的定量出膠。出膠量不受氣壓波動影響，可依馬達轉速精確控制流量，適用於各類高黏度及微量點膠應用。具備優異的重複精度與穩定性，是精密電子、半導體及自動化產線微量點膠的理想解決方案。
產品特色
- 透過螺桿與定子精密配合產生固定排量，提供穩定且高重複性的微量定量輸出。
- 可透過調整馬達轉速控制出膠速度，滿足不同製程所需的點膠流量需求。
- 出膠過程平穩連續且無脈衝現象，搭配回吸功能可有效降低滴漏與拉絲問題。
- 可處理黏度最高達 500,000 cps 以下膠材，適用範圍廣泛，滿足多元工業製程需求。
- 具備 ±1% 的吐膠誤差控制能力，重複精度可達 99% 以上，適用於高精密微量製程。
- 結合簡捷點膠機系統，可提供更穩定的短距離細小線徑及微量點膠效果。
適用材料與應用
| 適用材料 | |
|---|---|
| 環氧樹脂（Epoxy） | 導電膠 |
| UV 膠 | 銀膠 |
| 矽膠（Silicone） | 錫膏 |
| 導熱膠 | 高黏度膠材（500,000 cps 以下） |
規格書説明
| Model | TY-SG28004 | TY-SG28001 | TY-SG280002 | |
|---|---|---|---|---|
| 馬達尺寸 | 28框馬達 | 28框馬達 | 28框馬達 | |
| 減速機尺寸 | 28框減速機 | 28框減速機 | 28框減速機 | |
| 約吐出量/轉 | ml | 0.04 | 0.01 | 0.002 |
| 螺桿最大轉速 | RPM | 60 | 60 | 60 |
| 最小吐膠流速 | ml/分鐘 | 0.24 | 0.06 | 0.012 |
| 最大吐膠流速 | ml/分鐘 | 2.4 | 0.6 | 0.12 |
| 容許最大入料壓力 | KG/cm² | 6 | 6 | 6 |
| 最大吐膠壓力 | BAR | 18~21 | 18~21 | 18~21 |
| 吐出量誤差(以水做測試吐出> 0.5克) | ≤ ±1% | ≤ ±1% | ≤ ±1% | |
| 吐出量重複精度(以水做測試吐出> 0.5克) | ≥ 99% | ≧ 99% | ≧ 99% | |
| 轉子材質 | 不銹鋼 | 不銹鋼 | 不銹鋼 | |
| 定子材質 | FKM/EPDM/HNBR | FKM/EPDM/HNBR | FKM/EPDM/HNBR |
