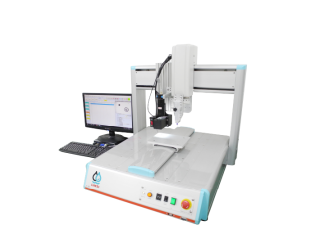

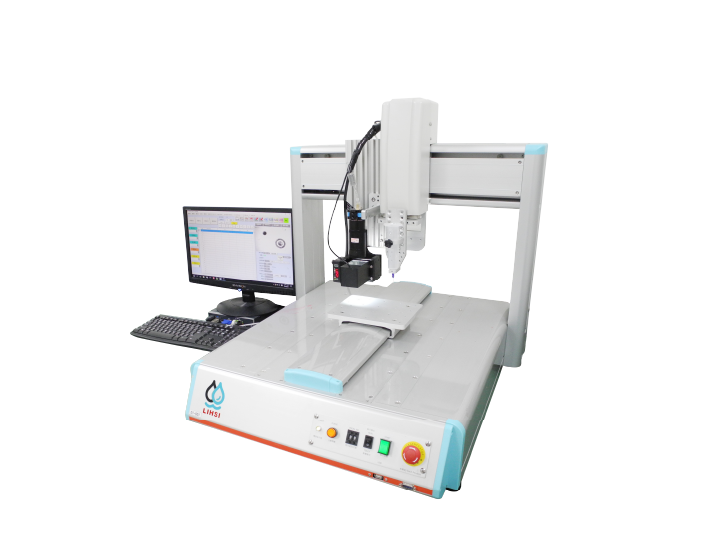

桌上型視覺自動補償點膠機
整合工業級 CCD 視覺系統與智慧影像辨識技術，可即時擷取工件特徵並自動修正位置偏差，有效解決人工擺放誤差及治具公差問題。透過自動座標補償功能，即使工件位置產生偏移，仍能確保點膠路徑與設計位置精準一致，在提升產品良率的同時，大幅縮短換線時間，滿足高精度與高效率的生產需求。
┃ 產品特色

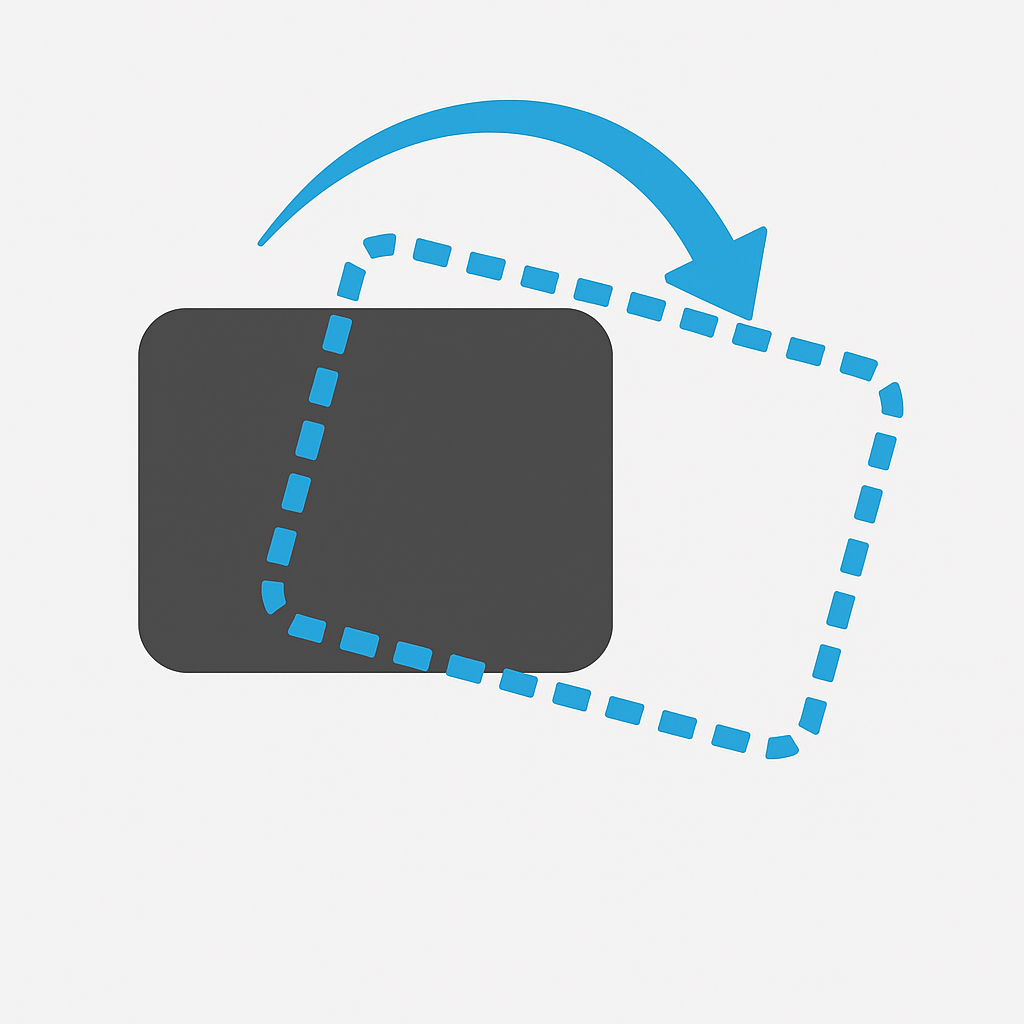

- 搭載高解析 CCD 視覺系統，可自動辨識 Mark 點，並即時修正 X、Y 軸及角度偏差，有效消除人工擺放與治具誤差所造成的位置偏移。
- 結合工業相機與智慧影像演算法，即使工件位置產生偏差，仍能精準對位，確保點膠路徑與產品設計完全一致。
- 具備優異的影像辨識能力，可對應工件位置偏差，減少對高精密定位治具的依賴，有效降低治具開發成本與時間。
- 採用圖像化操作模式，可直接於螢幕影像上進行特徵點設定與路徑編輯，大幅降低操作難度並提升換線效率。
- 設備採用緊湊型桌上架構，在有限空間內提供高精度點膠能力，兼顧空間利用率與生產效能。
- 即使為桌上型設備，仍具備優異的結構剛性與重複定位精度，可滿足精密點膠製程需求。
┃ 影片示範
桌上型視覺自動補償點膠機

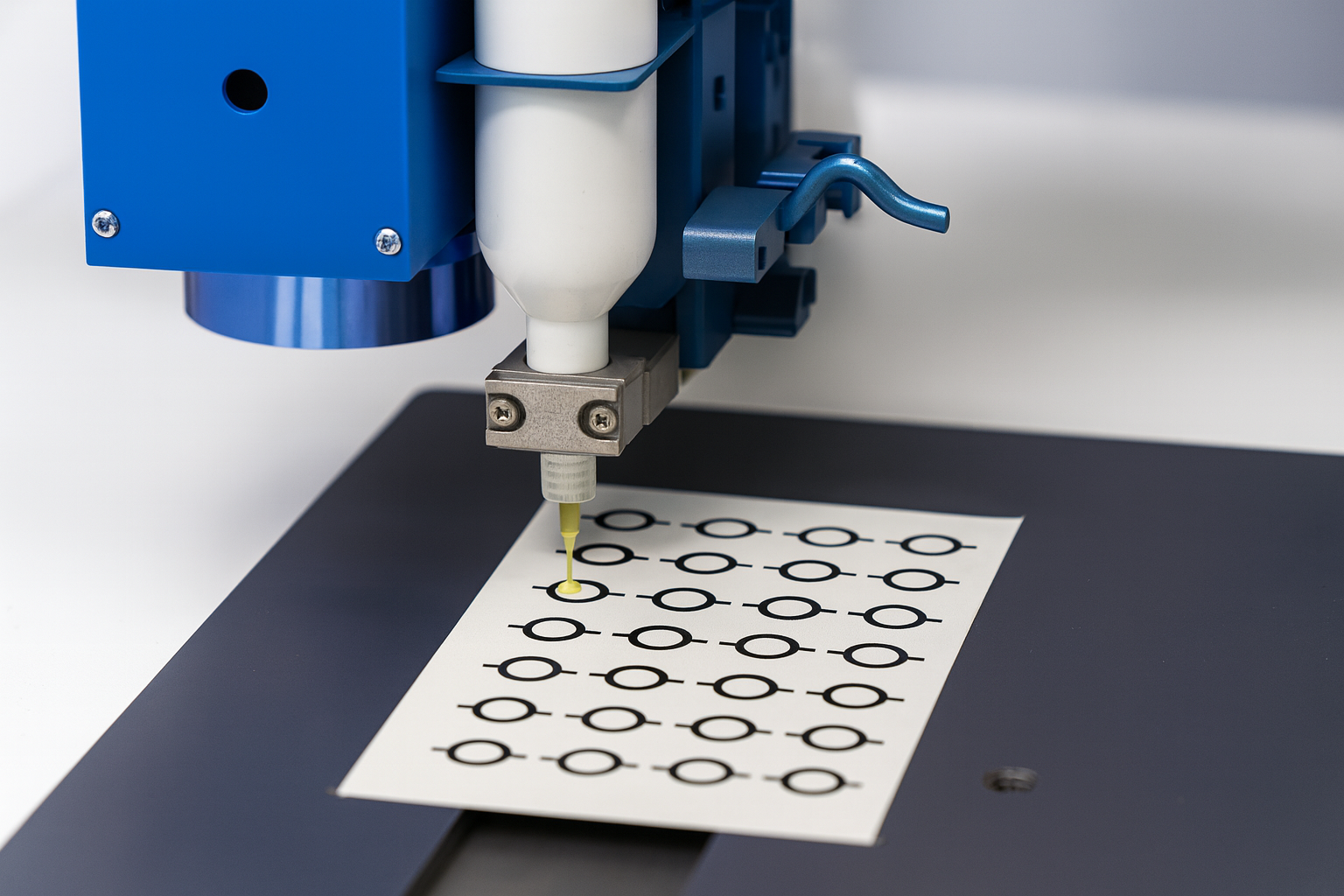

結合視覺對位與雷射測高技術，能針對高度不同的工件表面進行自動化高度補償與精確校正。

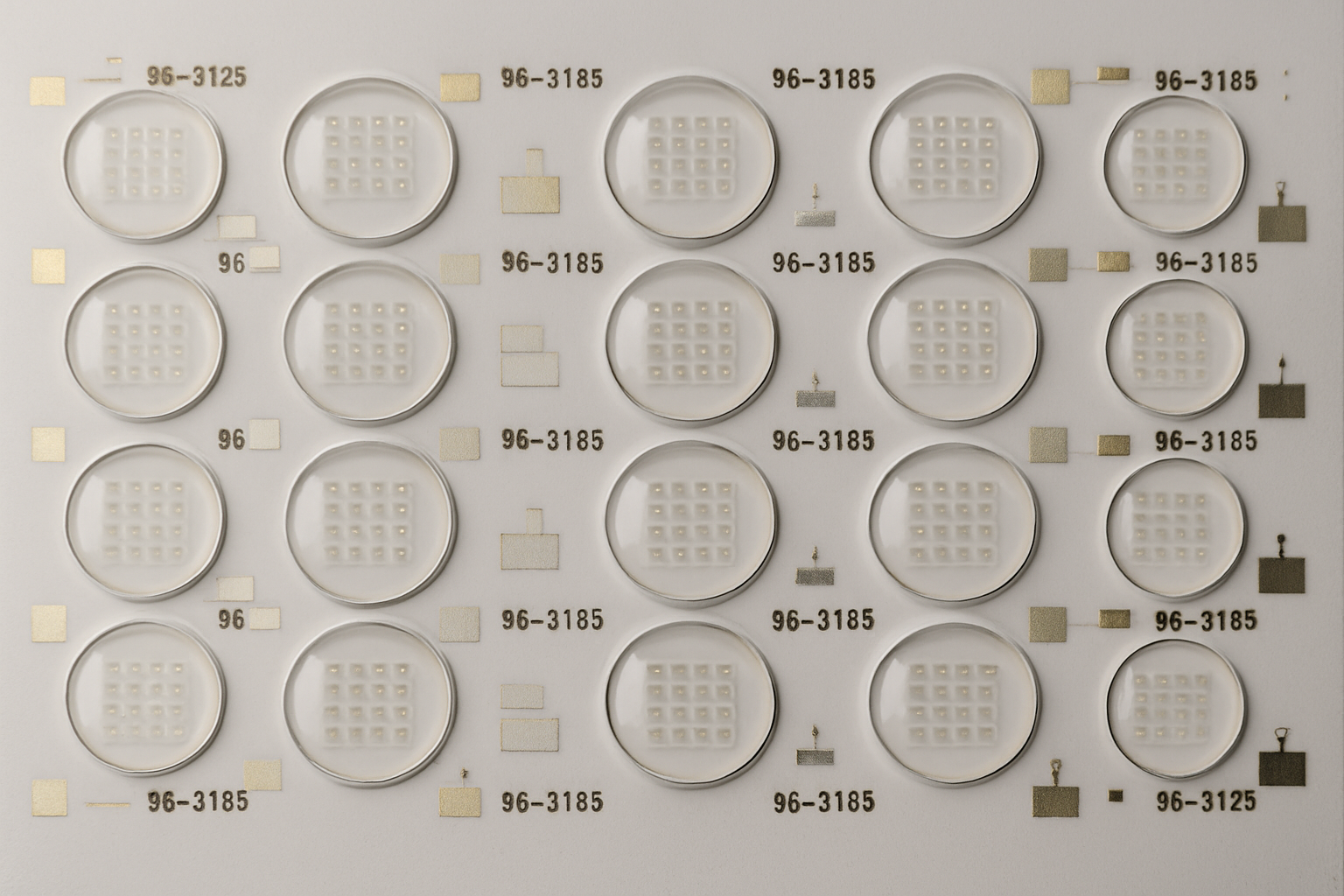

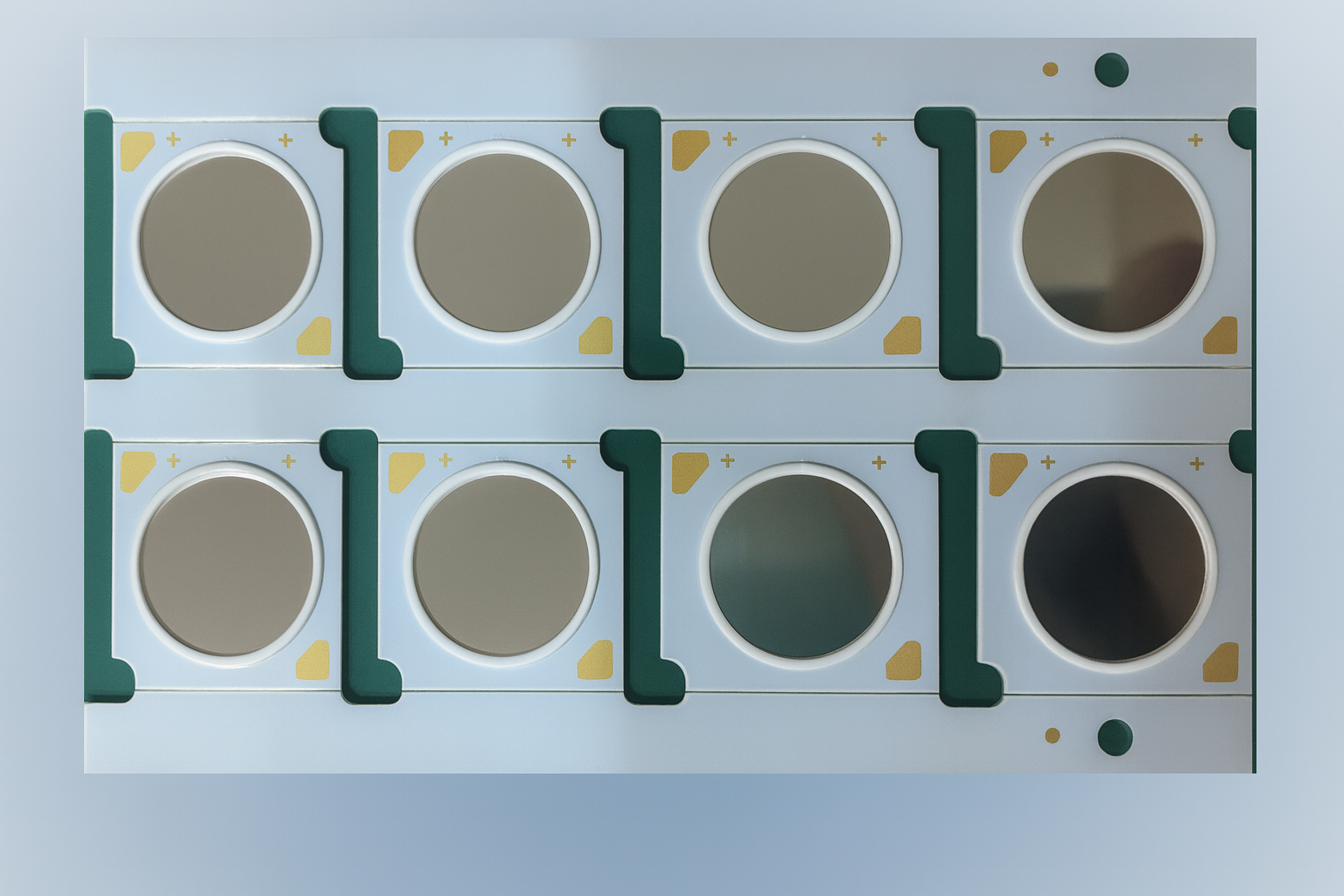

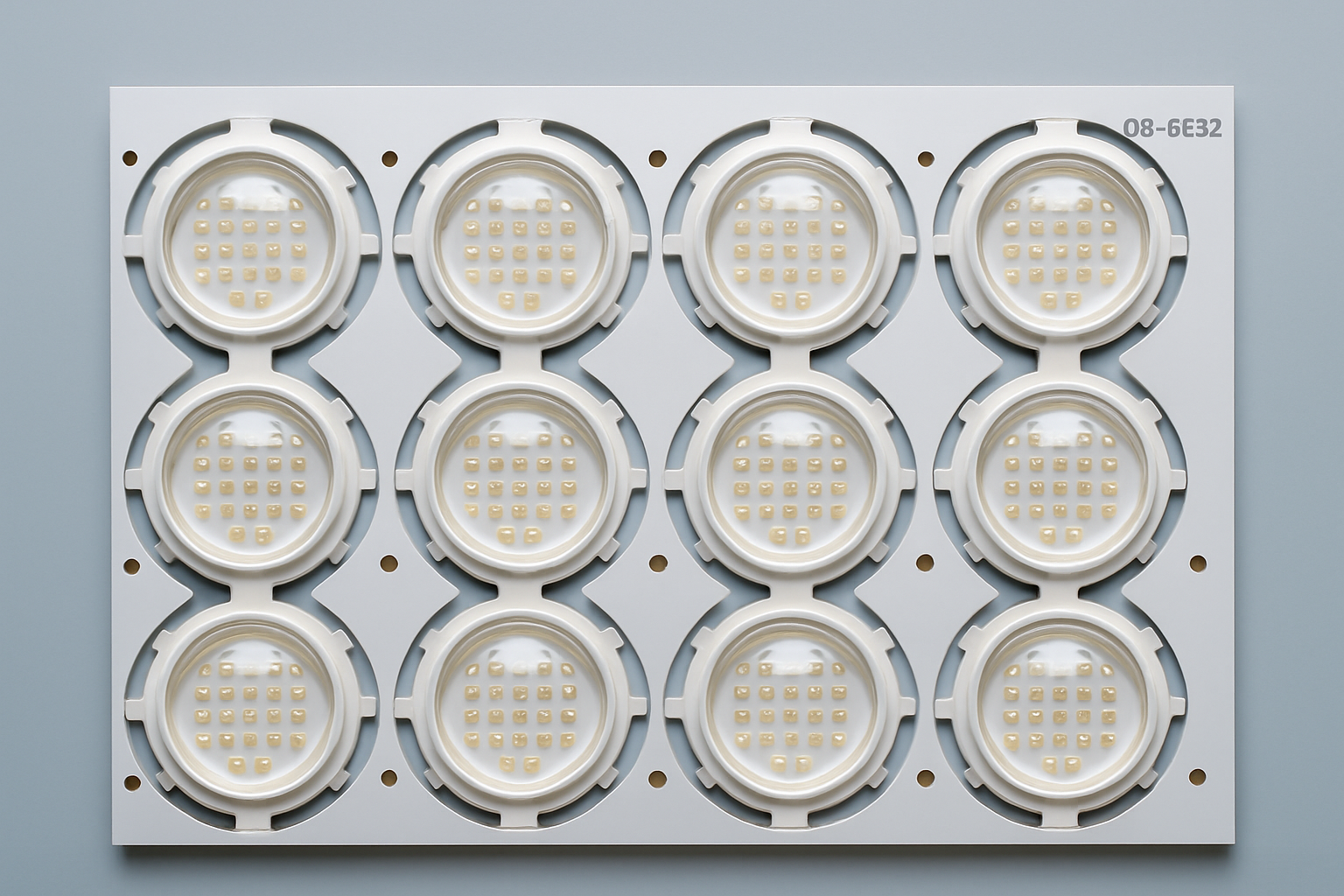

此功能特別適用於 LED 陶瓷板點 DAM 膠等精密製程，可有效消除產品誤差以確保高質量的點膠表現。
┃ 適用材料與應用
| 適用應用 |
|---|
| 高精度點膠製程 |
| 視覺定位點膠製程 |
| 少量多樣生產 |
| 精密電子組裝 |
┃ 產品配件

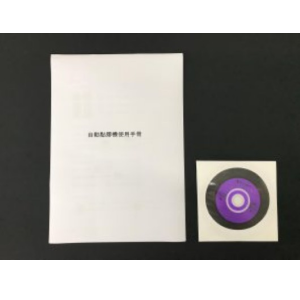

教育訓練光碟與手冊

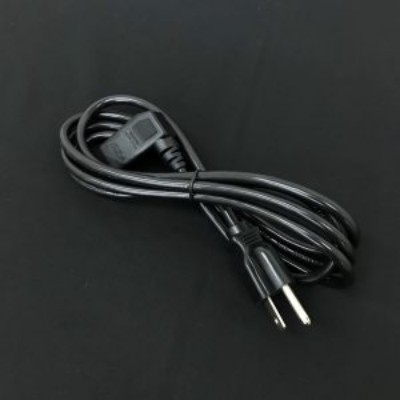

電源線

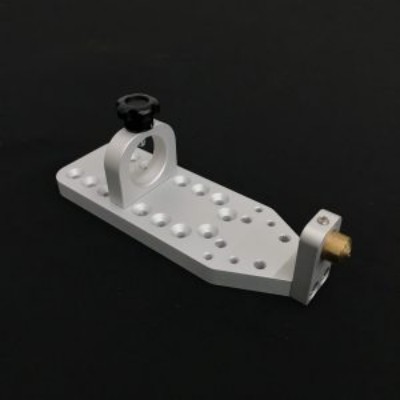

針筒固定座

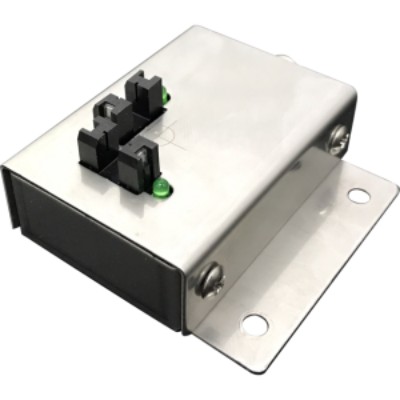

自動針頭校正器 (選配)
__26E058cbzD.png)

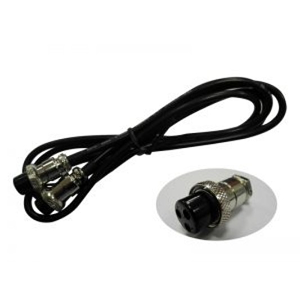

3-Pin訊號線
┃ 規格書説明
| 型號 (Models) | LH-300TA | LH-400TA | LH-500TA |
|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 250 / 300 / 100 | 350 / 400 / 100 | 450 / 500 / 100 |
| 最大負載 Load Y-AXIS / Z-AXIS | 15kg / 10kg | ||
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | ||
| 重覆精度 Repeatability | ± 0.01 mm / Axis | ||
| 解析能力 Resolution | ± 0.01 mm / Axis | ||
| 程式記錄容量 Program Capacity | (支援資料上傳電腦) Support data upload to PC | ||
| 資料儲存方式 Data Storage Type | PC | ||
| 高度補償 Highly compensated | 雷射測高Z軸自動補償 Auto laser height alignment | ||
| 顯示方式 Program Display | LCD MONITOR | ||
| CCD規格 CCD Specifications | 130萬畫素,景深加長 130M pixel, long DOF | ||
| 光源補償 Light compensation | 同軸光源/環形光源 Coaxial/ring light source | ||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs | ||
| 操作模式 Control Method | PTP & CP | ||
| 馬達系統&傳動元件 Motor System&Driving Element | 精密伺服馬達 & 步進馬達 Precise servo motor & Stepper motor | ||
| 入力電源 Power Supply | 全電壓 AC110~220V 400W | ||
| 工作環境溫度 Working Temperature | -10度 / 50度 | ||
| 外型尺寸 Dimensions(WxDxHmm) | 495 x 600 x 750 | 595 x 700 x 750 | 695 x 800 x 750 |
| 本體重量 Robot Weight (kg) | 45kg | 50kg | 55kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
