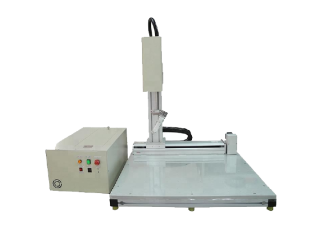

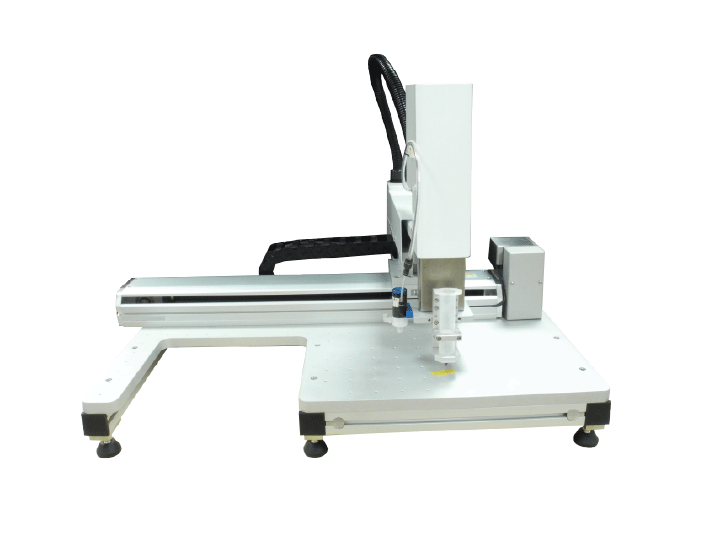

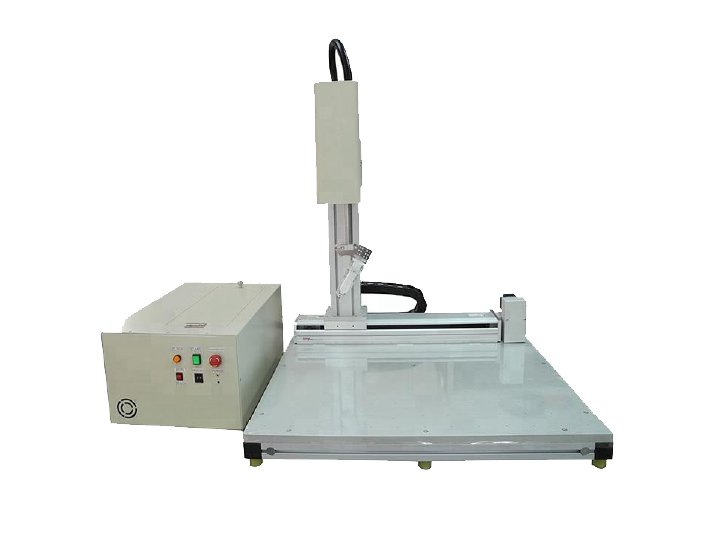

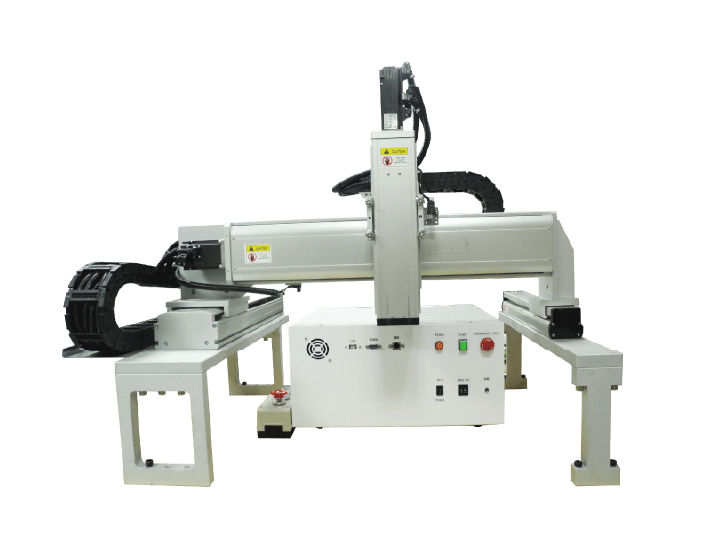

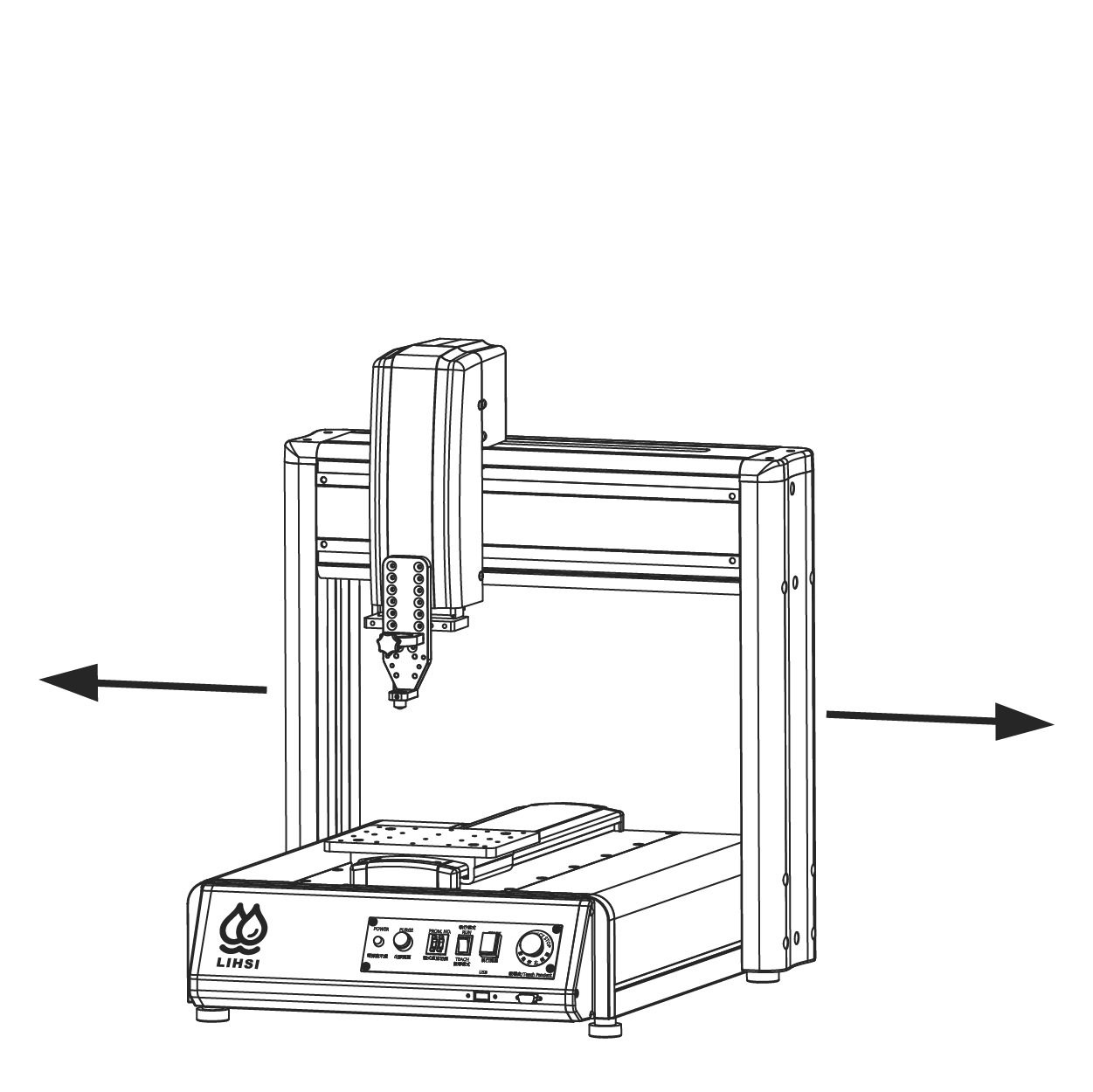

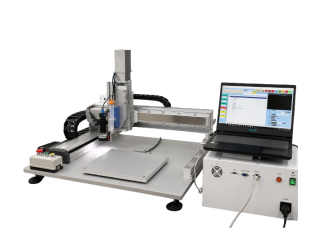

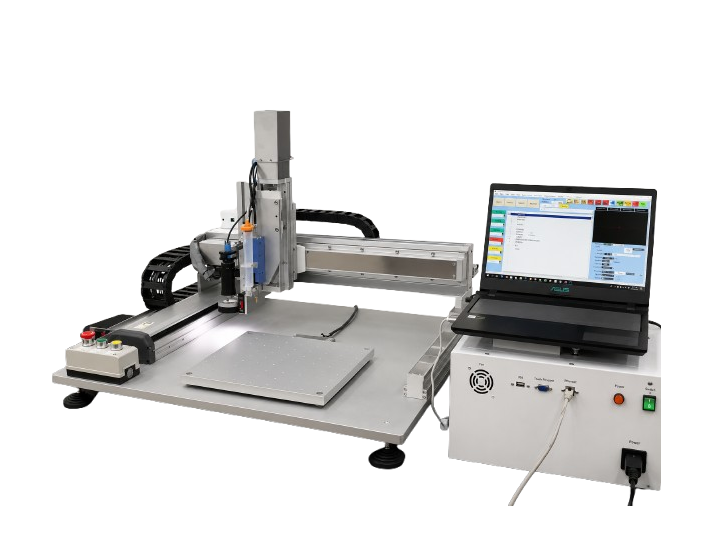

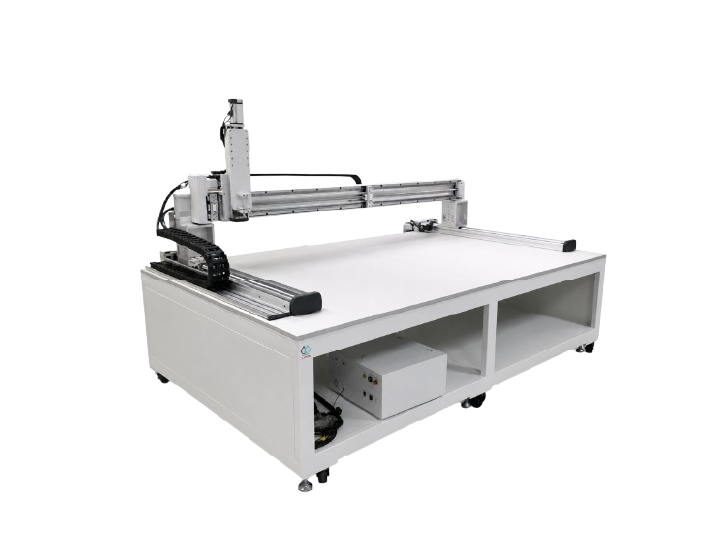

龍門式自動點膠機
採用高剛性龍門懸吊式結構設計，提供寬廣且靈活的加工範圍，特別適用於大型工件、高負載及長距離加工需求。設備可依製程需求彈性配置為落地重載型或跨線整合型，並可輕鬆整合自動上下料系統與輸送設備，成為智慧製造產線中兼具高精度、高效率與高擴充性的自動化核心設備。
┃ 產品特色
- 採用高剛性龍門式運動架構，具備優異的抗震能力，即使於高速、長距離移動下，仍能維持穩定的定位精度與點膠品質。
- 提供大範圍加工空間，可輕鬆對應大型工件加工需求，降低分段加工所造成的累積誤差，提升整體製程精度。
- 具備優異的負載能力，可依需求整合 CCD 視覺對位系統、雷射測高模組及多組精密膠閥，滿足多功能製程應用需求。
- 採用開放式底座設計，可輕鬆跨越輸送帶，並整合自動上下料系統，提升產線自動化程度與生產效率。

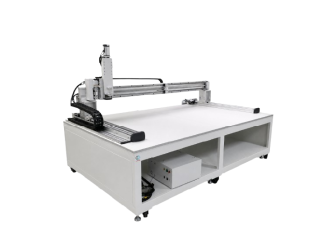

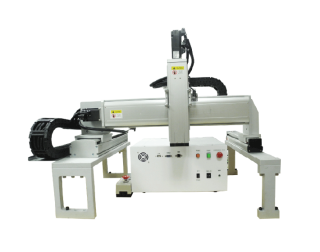

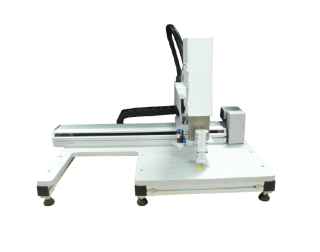

- 可依不同產品特性與製程需求，提供落地重載型、跨線整合型等多元客製化方案，滿足各類自動化生產需求。
- 可與自動化輸送設備及 MES 系統進行整合，建構完整的智慧製造生產環境，提升整體產線管理效率。
┃ 影片示範
龍門式點膠機
採用機械龍門式結構，能完美實現高精度與高穩定性的點膠定位。
系統支援高速高效的伺服控制，並可進行多機同步操作，廣泛適用於各行各業的點膠需求。
┃ 適用材料與應用
| 適用應用 | |
|---|---|
| 大型工件點膠製程 | 自動化塗佈製程 |
| 大型面板點膠製程 | 自動上下料整合產線 |
| 太陽能板點膠製程 | 智慧製造自動化產線 |
| 汽車零部件點膠製程 |
┃ 產品配件：無視覺型

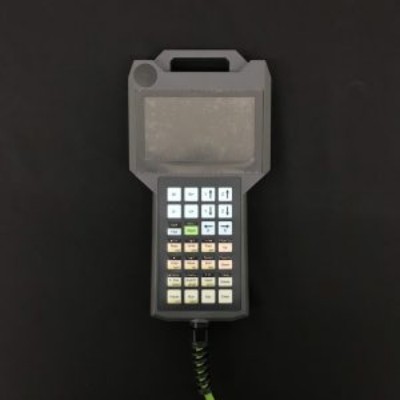

手持

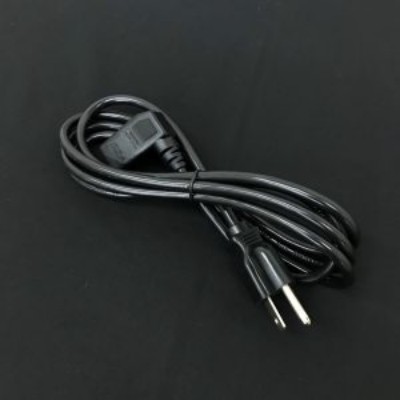

電源線

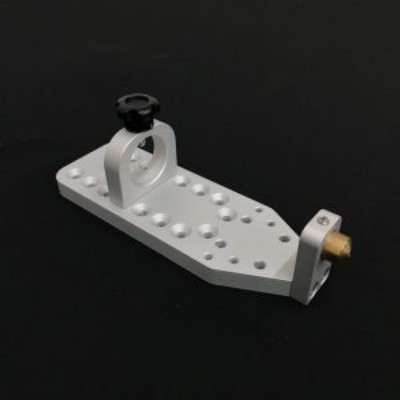

針筒固定座
__26E05DrT5z.png)

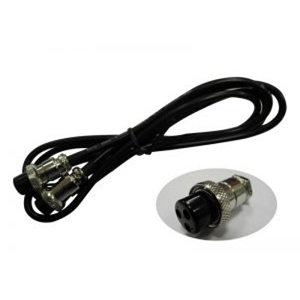

3-Pin訊號線

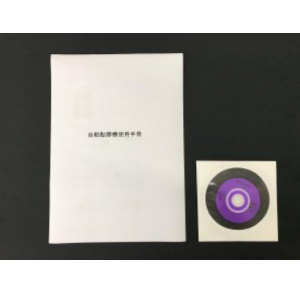

教育訓練光碟與手冊
┃ 產品配件：視覺型
教育訓練光碟與手冊
電源線
針筒固定座
3-Pin訊號線
┃ 規格書説明
| 型號 (Models) | LH-331G | LH-441G | LH-551G |
|---|---|---|---|
| 加工範圍 Working Range X/Y/Z(mm) | 300 / 300 / 100 | 400 / 400 / 100 | 500 / 500 / 100 |
| 最大負載 Load Y-AXIS / Z-AXIS | 30kg / 15kg | ||
| 移動速度 X & Y / Z (mm/sec) | 0.1~800 / 500 | ||
| 重覆精度 Repeatability | ± 0.01 mm / Axis | ||
| 解析能力 Resolution | ± 0.01 mm / Axis | ||
| 程式記錄容量 Program Capacity | 100 programs 、 4000 points (可依客戶需求擴增) | ||
| 外部控制介面 External Control Interface | Ethernet | ||
| 編輯模式 Programming Method | 教導盒 Teach pendant / PC | ||
| 顯示方式 Program Display | Teach Pendant LCD | ||
| 馬達系統 & 傳動元件 Motor System &Driving Element | 精密伺服馬達&三軸螺桿 Precise servo motor& 3 Axis rotary | ||
| 資料儲存方式 Data Storage Type | USB | ||
| I/0訊號埠 I/O Signals Port | 10 lnputs / 10 Outputs (可依客戶需求擴增至 128in / 128out) | ||
| 操作模式 Control Method | PTP & CP | ||
| 運動補間功能 Interpolation Function | 3Axis (3D立體空間任意路徑皆可) | ||
| 入力電源 Power Supply | 全電壓 AC110~220V 600W | ||
| 工作環境溫度 Working Temperature | -10度 / 50度 | ||
| 外型尺寸 Dimensions(WxDxH mm) | 650 x 750 x 500 | 750 x 850 x 550 | 850 x 950 x 550 |
| 本體重量 Robot Weight (kg) | 80kg | 90kg | 100kg |
┃ 客制服務
∗ 可依需求尺寸加長加寬
∗ 可依需求加行程與高度
