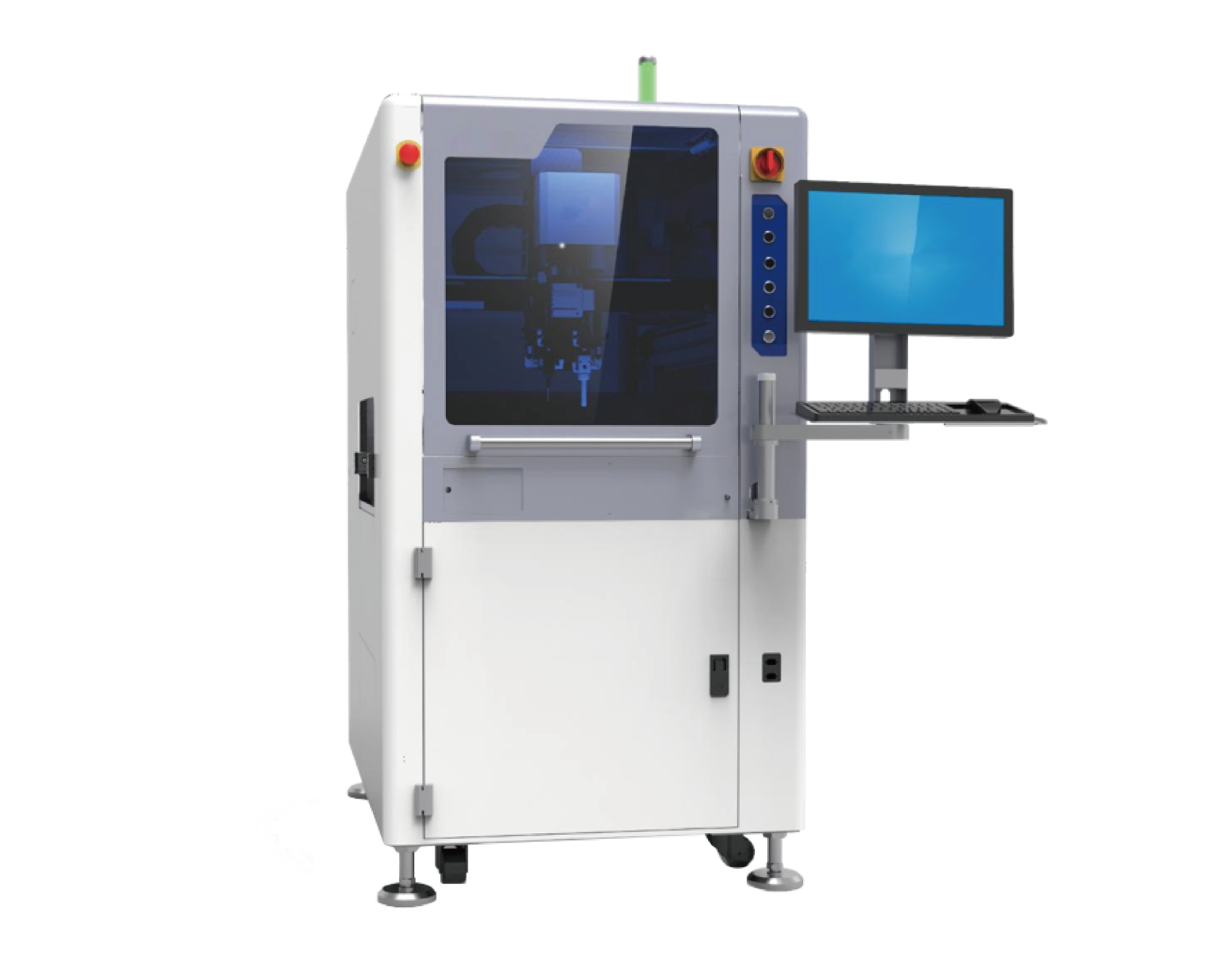

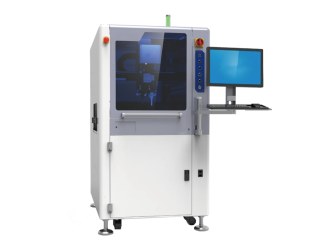

三防膠精密自動塗覆機
專為高可靠性電子產品防護製程所開發，可精準控制三防膠塗覆範圍，完整覆蓋關鍵線路並有效避開連接器等禁塗區域。透過高精度運動控制與數位化製程管理，有效改善傳統人工塗覆效率低、塗層不均及品質不穩定等問題，滿足高可靠度電子產品對防潮、防塵及防化學腐蝕的嚴格要求。
┃ 產品特色
- 具備高精度路徑控制能力，可精準完成選擇性塗覆作業，有效避開連接器、測試點及其他禁塗區域，無需額外人工遮蔽作業。
- 可實現微米級塗覆邊界控制，大幅降低膠材浪費與後續清潔工時，提升整體生產效率。
- 透過數位化流量與氣壓監控技術，確保塗層厚度均勻一致，提升產品於嚴苛環境下的絕緣、防潮及防腐蝕性能。
- 內建自動化清洗機構與廢液回收系統，可有效避免三防膠結皮或堵塞噴頭，降低設備維護頻率並提升連續生產能力。
- 支援圓錐噴霧、霧化扇形等多種噴頭形式，可依不同膠材特性及塗覆路徑需求進行彈性配置。
- 穩定的設備架構與自動化清洗設計，可滿足 24 小時連續生產需求，提升整體產線稼動率。
┃ 影片示範
三防膠精密自動塗覆機

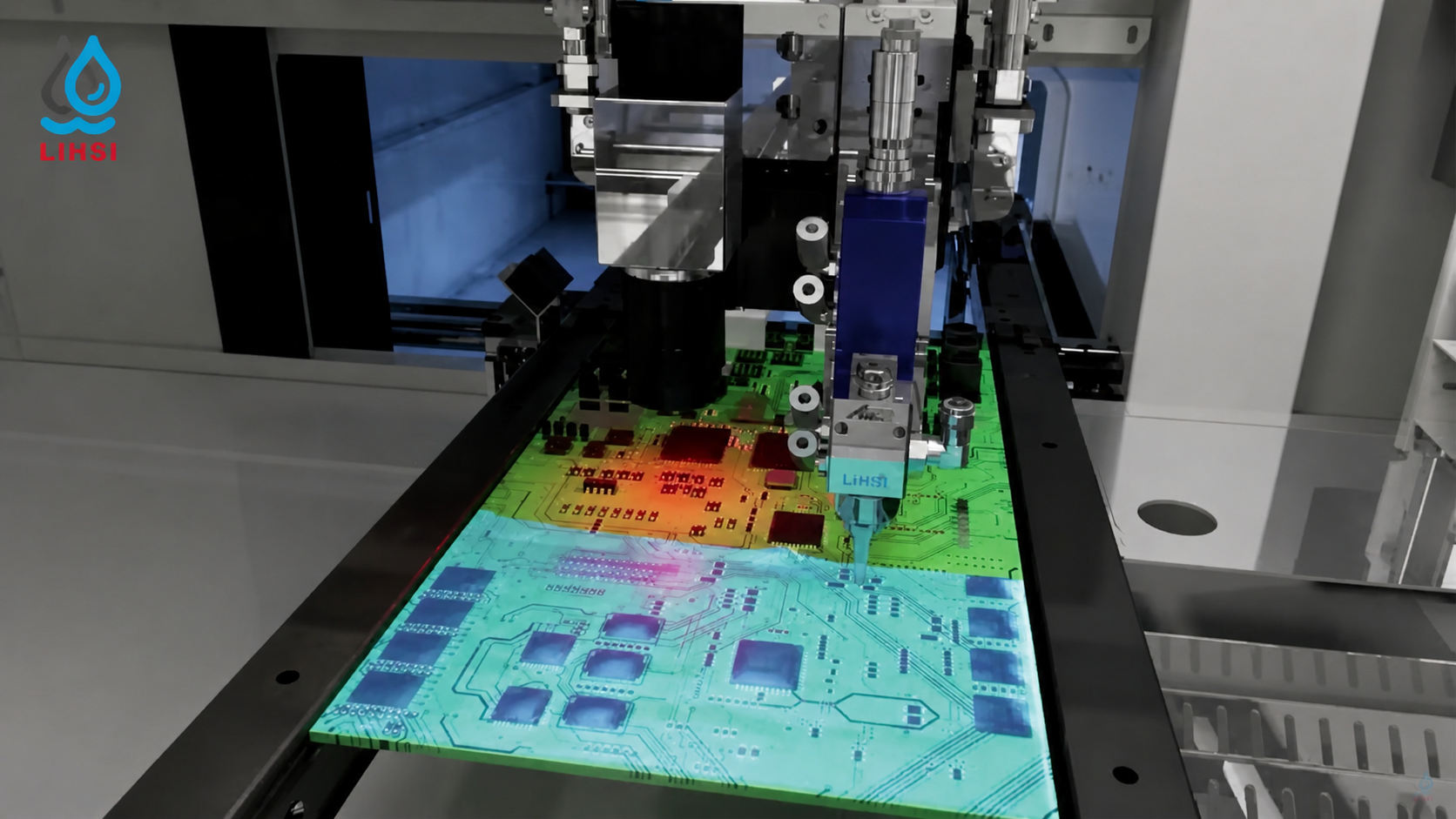

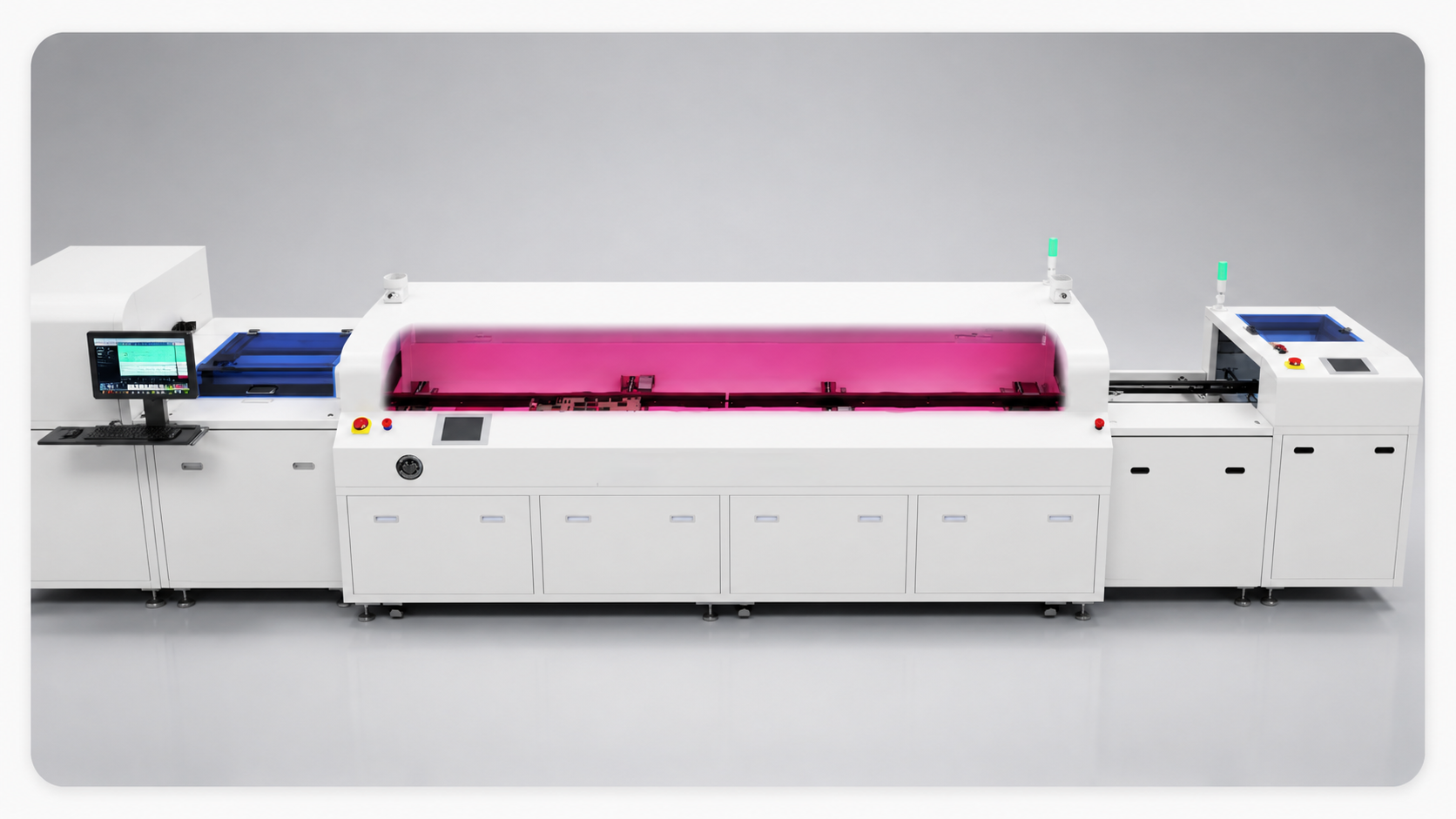

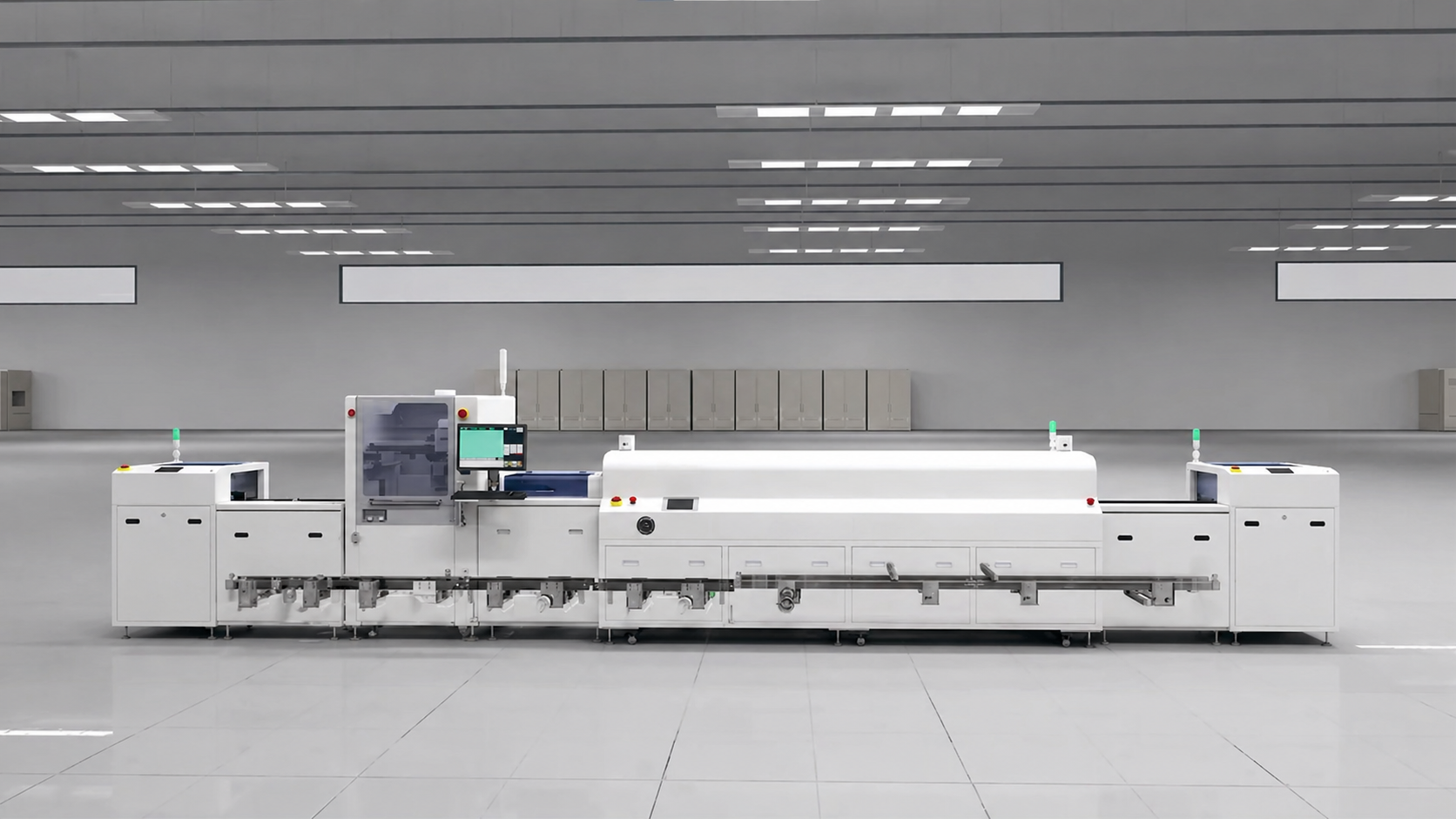

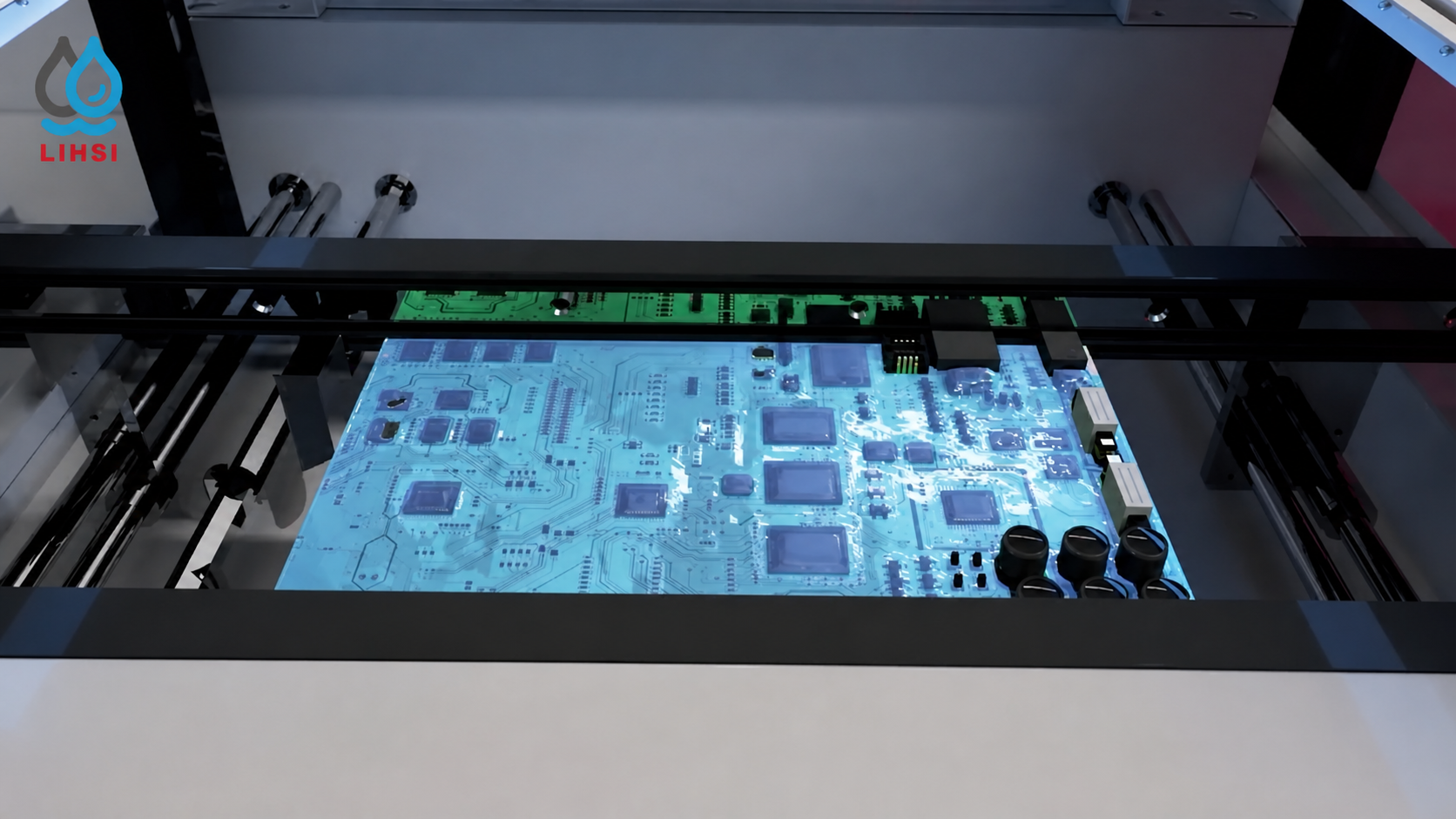

這部影片展示全自動三防膠塗覆生產線，整合了升降、接駁、精密塗覆與 IR/UV 固化流程。
設備具備 Mark 點定位拍照與 SMT 塗覆檢測功能，確保電路板點膠的高精密性與生產品質。
┃ 適用材料與應用
| 適用材料 | 適用應用 |
|---|---|
| 三防膠 | PCBA 選擇性塗覆製程 |
| 防潮塗料 | 電路板保護塗覆 |
| 防塵塗料 | 車用電子防護製程 |
| 防化學腐蝕塗料 | 軍規電子防護製程 |
| 工控電子防護製程 | |
| 高可靠性電子產品製造 |

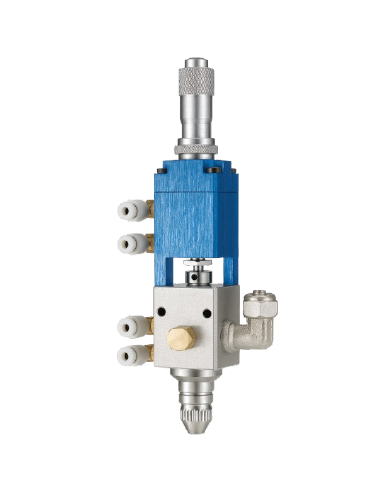

塗覆閥體DJ-01
- 千分尺調節，可處理微小尺寸點膠
- 流量可調，點膠線性穩定
- 分離式閥體設計，可防止空氣部分受材料污染
- 不受流體中氣泡的影響
- 低維護設計，可使用標準塑體針頭10-33G
- 膠閥內無殘膠，斷膠乾淨
優勢：
DJ-01 撞針式點膠閥，是理想的任何低黏度流體填充，精密點膠，且重複點膠的一致性極高，由於不鏽鋼針頭的關閉位置處於膠閥的針頭轉換頭內，避免了在點膠間隔中，膠閥內出現殘膠。

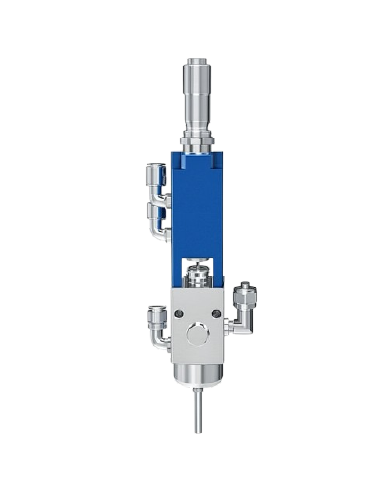

針式霧化閥ZS-02
- 千分尺流量調節，霧化線性高
- 較高的轉換效率，噴塗線性穩定
- 分離式閥體設計，可防止空氣部分受材料污染
- 噴塗30~3500Cps黏度範圍內的塗料
- 溶劑型塗料塗層厚度可達10～100μm
- 對較大的（盆地）區域減少元件碰撞，噴塗更方便
- 突出式針頭設計，真正做到零殘留，易於清洗
- 液量與氣壓可獨立調節，可滿足多種塗料的完美霧化效果。 單次塗覆寬度：2-5mm
優勢：
ZS-02 針式霧化閥，採用低量低壓技術產生直徑在 1.6mm 至 19.1mm 之間的 均勻的噴塗圖案。 ZS-02 針式霧化閥屬於液體與氣體混合型噴霧閥，採用雙向氣動開、關閥，精密控制塗覆量，內部分流與導流結構，特殊的流體密封結構，減少了更換密封圈的 頻率，具有壽命長、維護快速等特點。

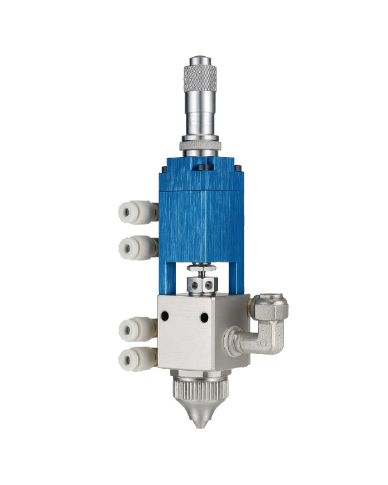

塗覆閥體LA-W30
- 低壓，小流量霧化
- 千分尺流量調節，霧化線性高
- 分離式閥體設計，可防止空氣部分受材料污染
- 相容於所有市售的環保塗料
- 廣泛的黏度範圍可為幾乎所有噴塗的應用提供多功能性
優勢：
LA-W30 扇形噴霧閥，提供了一個可重複的，集中的塗層薄膜噴塗工藝，在圓形圖案噴塗寬度從15mm 到超過30mm，千分尺流量調節，使微調的過程比以往任何時候都容易，內部 分流與導流結構，特殊的流體密封結構，減少了更換密封部件的頻率，具有壽命長、維護快速等特性。

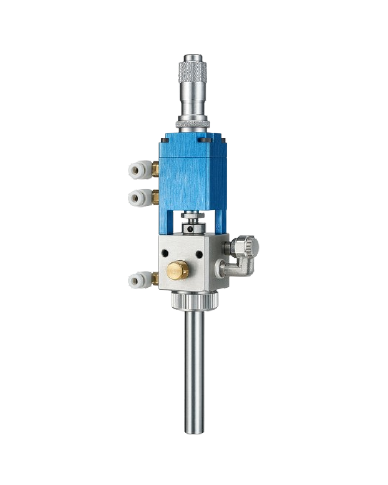

塗覆閥體SA-W5
- 低壓，小流量霧化
- 千分尺流量調節，霧化線性高
- 分離式閥體設計，可防止空氣部分受材料污染
- 溶劑型塗料塗層厚度可達10~200μｍ
- 兼容所有商業上可用的圖形塗層
- 廣泛的黏度範圍可為幾乎所有噴塗的應用提供多功能性
優勢：
SA-W5小霧化膠閥，屬於液體與氣體混合型噴霧閥，採用內部分流與導流結構，產生的霧化噴塗工藝，將產生出色的邊緣清晰度和較薄的濕膜厚度， 內部分流 與導流結構，特殊的流體密封結構，減少了更換密封圈的頻率，具有壽命長、維護快捷等特點，千分尺流量調節，使微調的過程比以往任何時候都容易。
| 類型 | 規格 | iCoat-5 | iCoat-5s |
|---|---|---|---|
| 塗覆參數 | 塗覆行程 | X : 450 mm Y : 450 mm Z : 100 mm | |
| 元件高度 | 輸送面上下各90mm | ||
| PCB邊緣空間 | ≥5 mm | ||
| 單次塗覆寬度 | 2-30 mm (依閥體不同) | ||
| 傳送系統 | 工作方向 | 左 → 右 (標配) 右 → 左 | |
| 輸送高度 | 900 ± 20 mm | ||
| 輸送速度 | 2-13 m/min | ||
| 調幅方式 | 軟體全自動 + 按鈕式電動 | ||
| 運動系統 | U軸配置 | U軸雙軸結構，前雙閥可傾斜 | U軸三閥結構，前雙閥帶傾斜，後閥不可傾斜 |
| 移動速度 | 800 mm/s | ||
| 重複精度 | ± 0.02 mm | ||
| 設備廠區要求 | 外型尺寸 | L900×W1300×H1675 (mm) | |
| 設備重量 | 570 kg | ||
| 傳輸馬達功率 | DC24V 69W×2 | ||
| 設備氣壓 | ≥ 0.4 Mpa | ||
| 排風量要求 | 15m 3/min | ||
| 設備電源 | AC220V 50/60HZ | ||
| 設備總功率 | 2.4 kw | ||
| 控制及作業系統 | 控制方式 | 工控機 + 運動控制卡 | |
| 運作軟體 | 控制軟體 + Windows系統 | ||
| 程式編寫方式 | PC | ||
| 型號 | DJ-01 | 型號 | ZS-02 | |
|---|---|---|---|---|
| 結構 | 不鏽鋼閥體 | 結構 | 針式霧化閥 | |
| 外型尺寸 | 58mm×25mm×191mm | 外型尺寸 | 202mm×60mm×30mm | |
| 膠閥結構 | 撞針式 | 重量 | 270g | |
| 最小驅動氣壓 | 0.3Mpa | 最小驅動氣壓 | 0.4Mpa | |
| 流體氣壓 | 0.5Mpa | 流體氣壓 | 0.7Mpa | |
| 工作氣壓 | 0.7Mpa | 工作頻率 | ≥ 400次/分鐘 | |
| 循環閥體 | 合金，金屬 | 固定方式 | M4螺絲固定 × 2 | |
| 接液瓶 | 不鏽鋼 | 驅動輸入口 | 4mm外徑氣管 | |
| 黏度範圍 | 1~20000mPas | 循環閥體 | 合金，金屬 | |
| 接液瓶 | 不繡鋼 | |||
| 黏度範圍 | 30~3500mPas |
| 型號 | LA-W30 | 型號 | SA-W5 | |
|---|---|---|---|---|
| 結構 | 形扇傳播 | 結構 | 不鏽鋼閥體 | |
| 外型尺寸 | 150mm×58mm×25mm | 外型尺寸 | 202mm×60mm×30mm | |
| 重量 | 260克 | 重量 | 280g | |
| 最小驅動氣壓 | 0.4Mpa | 最小驅動氣壓 | 0.4Mpa | |
| 流體氣壓 | 0.7Mpa | 流體氣壓 | 0.7Mpa | |
| 工作頻率 | ≥400次/分鐘 | 工作頻率 | ≥ 400次/分鐘 | |
| 固定方式 | M4螺絲固定×2 | 固定方式 | M4螺絲固定 × 2 | |
| 驅動輸入口 | 4mm外徑氣管 | 驅動輸入口 | 4mm外徑氣管 | |
| 循環閥體 | 合金，金屬 | 循環閥體 | 合金，金屬 | |
| 接液瓶 | 不繡鋼 | 接液瓶 | 不繡鋼 | |
| 黏度範圍 | 30~3500mPas | 黏度範圍 | 30~3500mPas |
